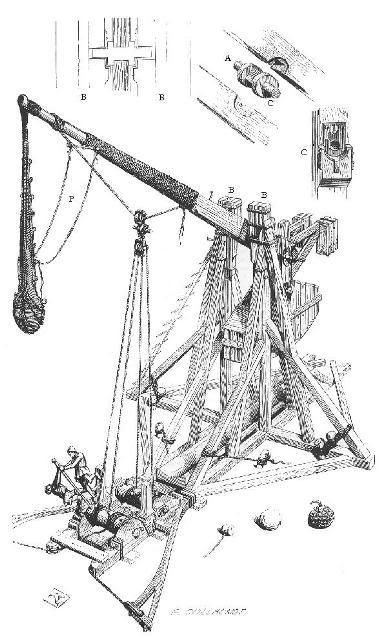

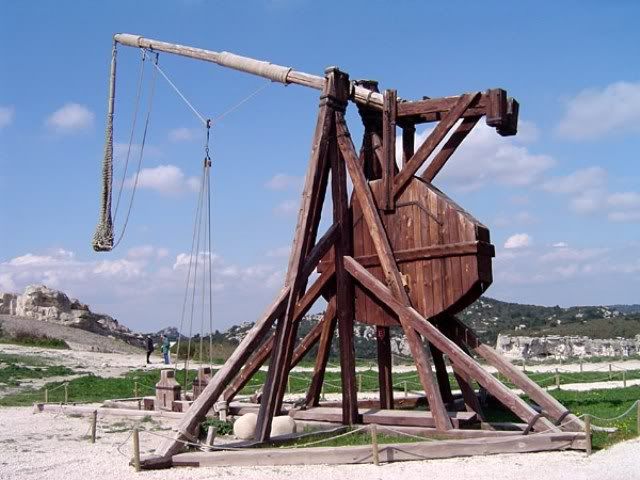

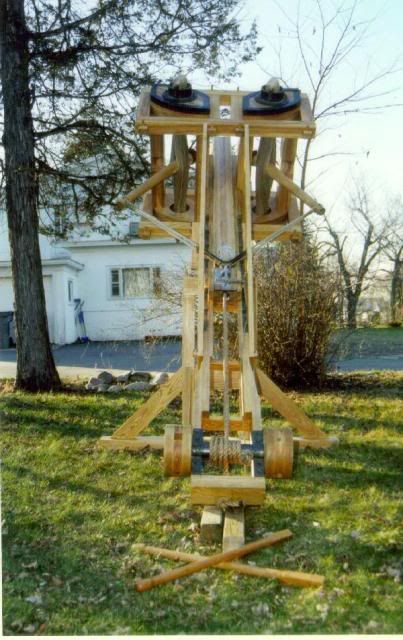

asi vacsinu sklamem, ale ziadna komercna stavebnica, ziadny vstrekovany plast ani ziadna bezna mierka cele je to samodomo a uz sa s tym periem dost dlho, avsak mna to bavi. takze znovu sa asi stretnem s nezaujmom, kedze je to dost nezvykly model. kedze je to stredoveky Trebuchet v mierke 1/12 a z hrubej stavby mi chyba uz naozaj malicko - zavazie, odistovaci mechanizmus, navijak a rozbehova rampa a rebrik. potom pride na radu piplanie sa s oplechovanim a nasledna patina. inak podotykam ze model je plne funkcny a funguje presne podla predlohy a dodrziava vsetky fyzikalne zakony ktore boli vyuzite v stredoveku na trebuchetoch musim sa vsak priznat ze jedina vec ktora je na modeli odlisna ako na obrazkoch skutocnych ktore prikladam, je absencia dvoch ramien v zadnej casti pozdlz navyjaku, ktore sluzili ako odistovaci mechanizmus, ktory sa mi nepodarilo za ten svet rozlustit, a tak som skratka ukradol mechanizmus z mensich trebuchetov

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

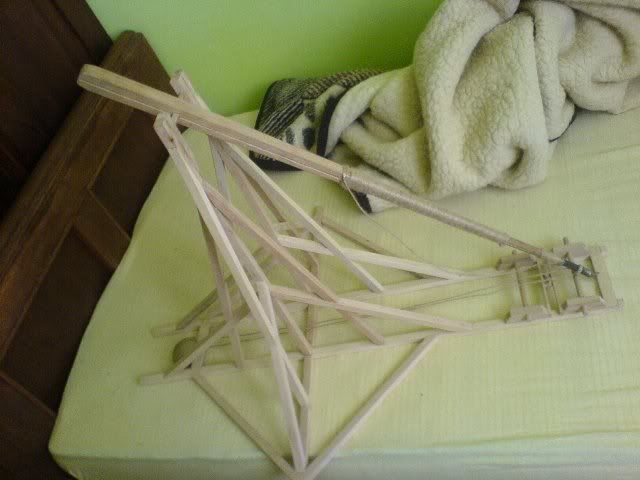

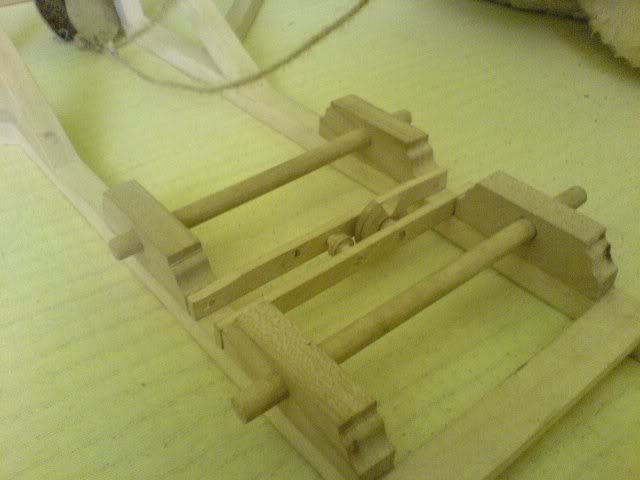

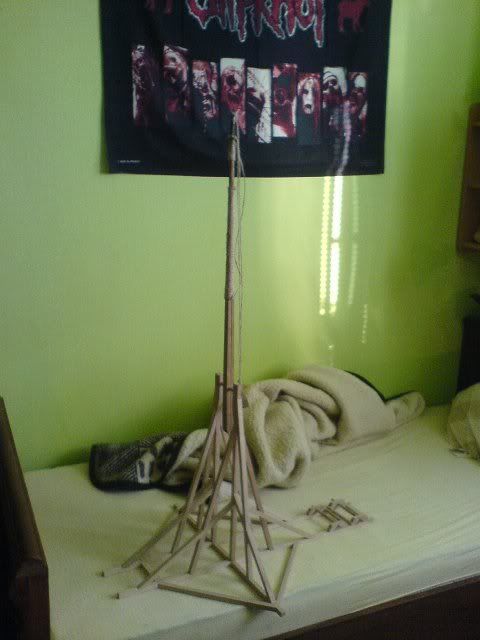

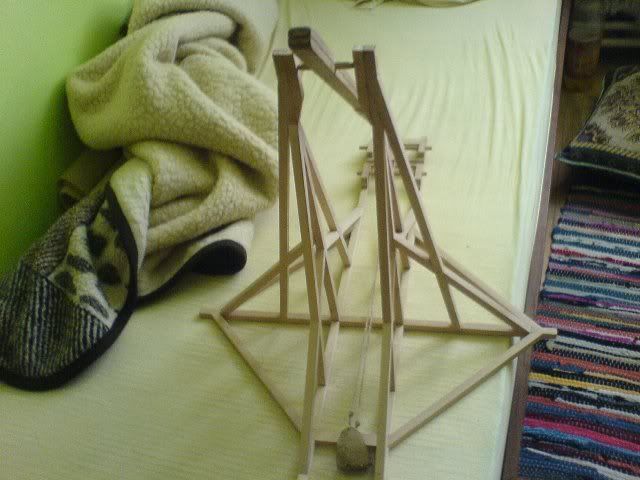

a tu je model

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

Naposledy upravil Martin Kováč dne 02 led 2008, 18:12, celkově upraveno 2

[Martin Kováč]

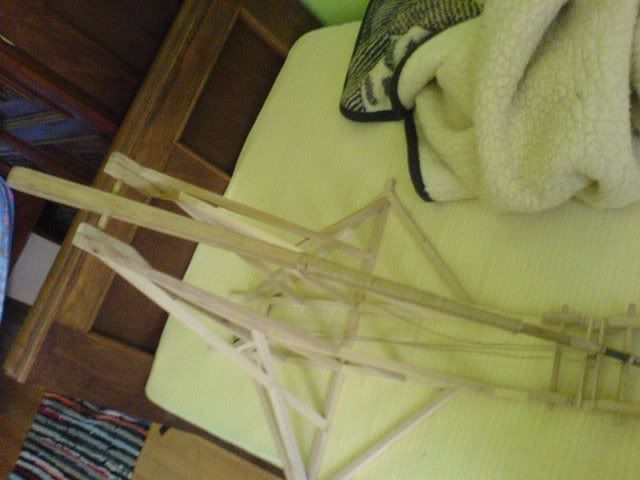

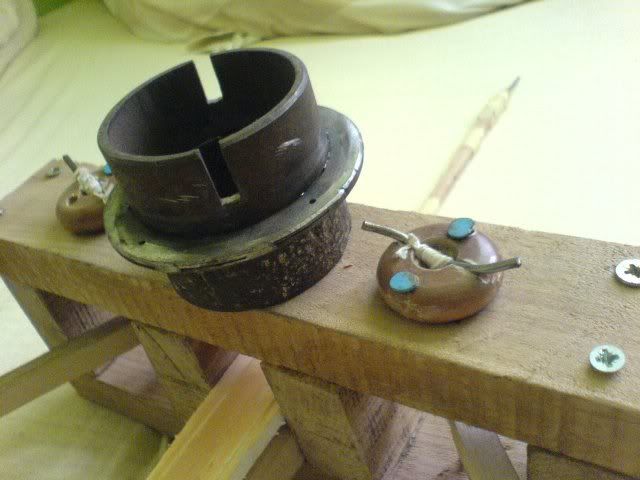

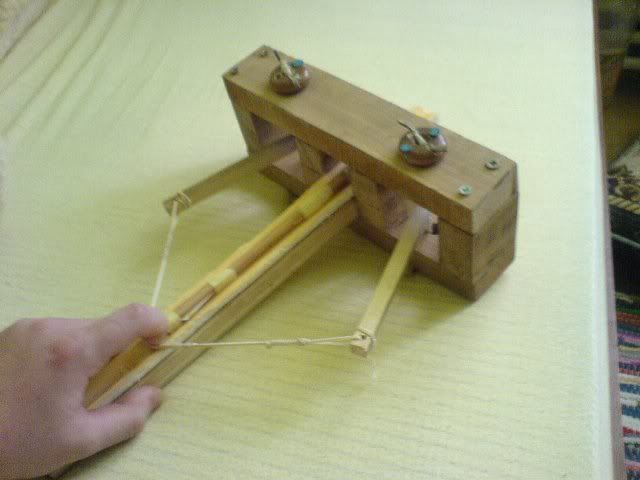

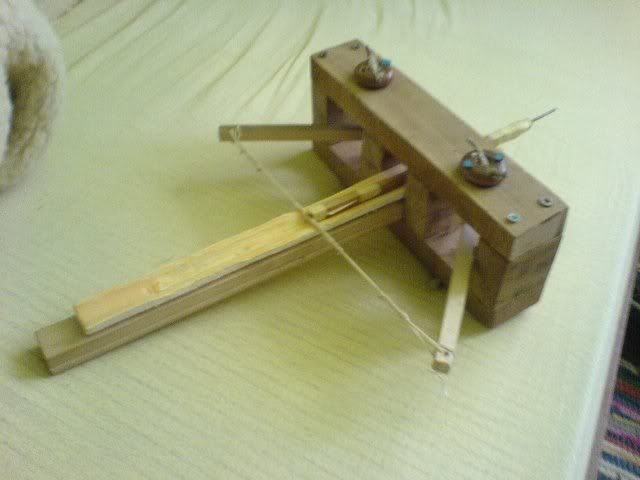

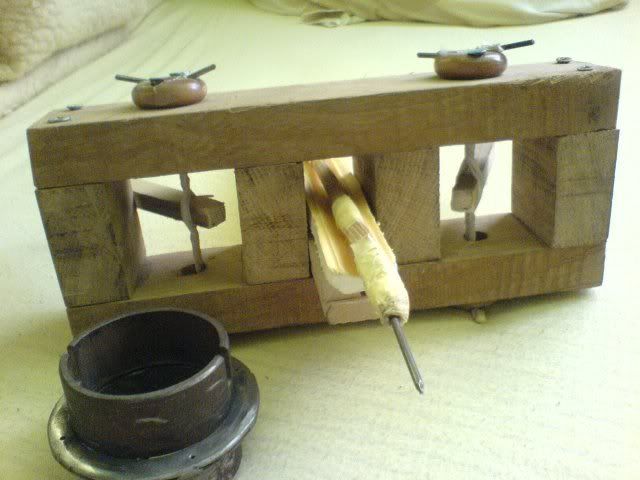

taktiez vam este poodhalim kusok z niecoho co si chystam rozbehnut tieto zimne prazdniny Grecka ballista v mierke 1/3. keby som staval rimsku, tak by to bolo 1/1 ale grecka je krajsia zatial mam postaveny len malicky prototyp, na ktorom som si overil ci su vsetky moje ziskane poznatky o tomto stroji spravne, a funguje ako ma, takze sa mozem pustit do stavby. na porovnanie - mozete si porovnat napinaky torznych lan na prototype a vedla napinak ktory bude na modeli dufam ze sa vam budu oba modely pacit, samozrejme ak nieje zlocin sem davat cisto drevene modely

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

[paranoid]

hmm, zaujímavé,velmi zaujímavé a ten katapult aj funguje?teda v rámci možností?

[Martin Kováč]

ak mas na mysli ten maly prototyp, tak ano. zial, pouzil som nan nekvalitny spagat a casom sa ,,vytahal,, takze sa vykon stroja znizil. povodne dokazal vystrelit sipky tak 15 metrov, teraz tak 10, ale ak sa dobre namieri, dokaze prestrelit drevenu preglejku

[paranoid]

tak to je sila, mali čosi do seba tí gréci,že?

[Martin Kováč]

tak to teda mali, hoci ten prototyp nesie crty rimskej ballisty, ale je to v podstate jedno

[Martin Kováč]

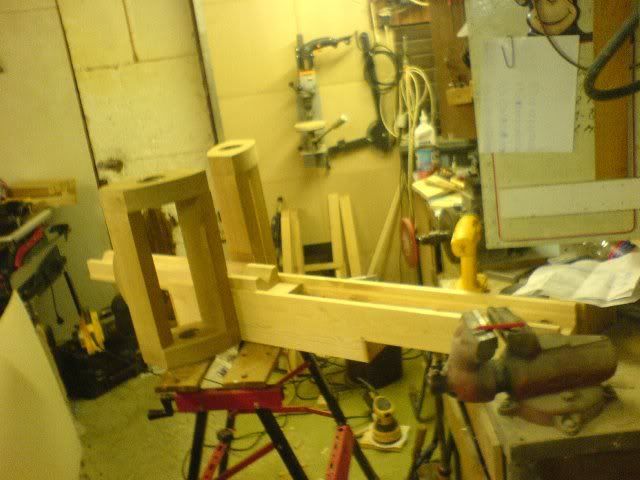

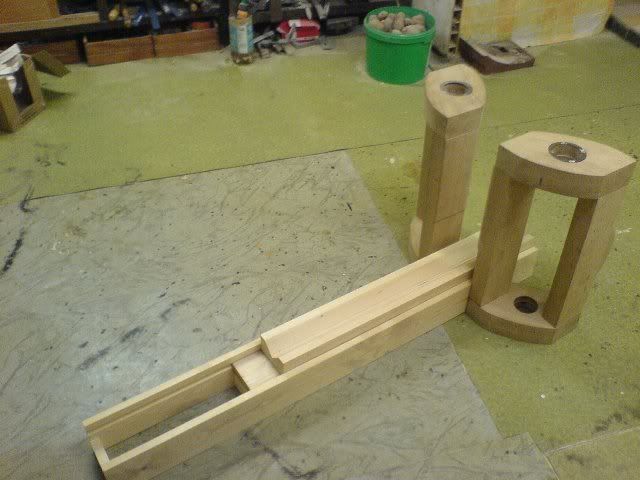

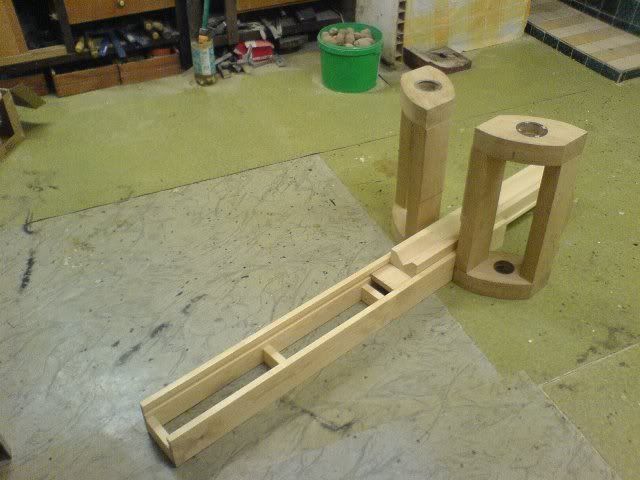

takze moja velka grecka ballista sa pomaly roztahuje v dielni vsetky diely su len poukladane na pracovnom stoliku, nijak to v sebe nedrzi takze omluvte to barbarske rozlozenie, je to len pre pribliznu predstavu

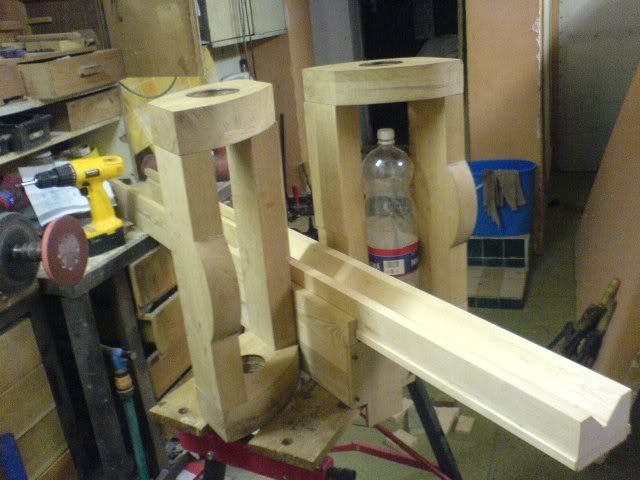

mozete si porovnat s 2l flaskou -

[ Externí obrázek z nezabezpečeného zdroje ]

tato suciastka musi byt pohybliva -

[ Externí obrázek z nezabezpečeného zdroje ]

[ Externí obrázek z nezabezpečeného zdroje ]

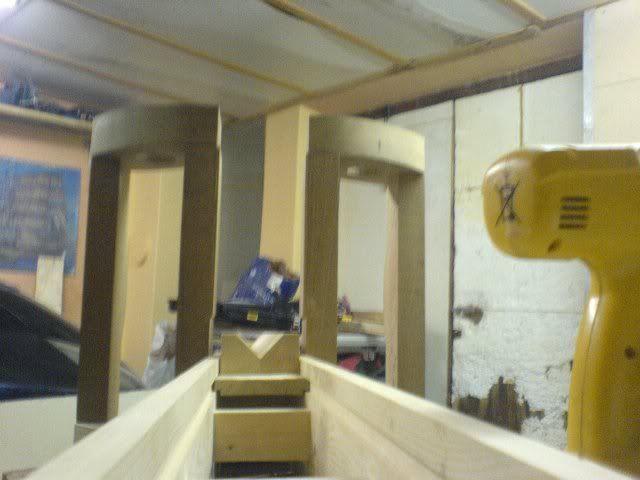

v takmer celej svojej dlzke, este sa predlzi cca o 30 cm

[ Externí obrázek z nezabezpečeného zdroje ]

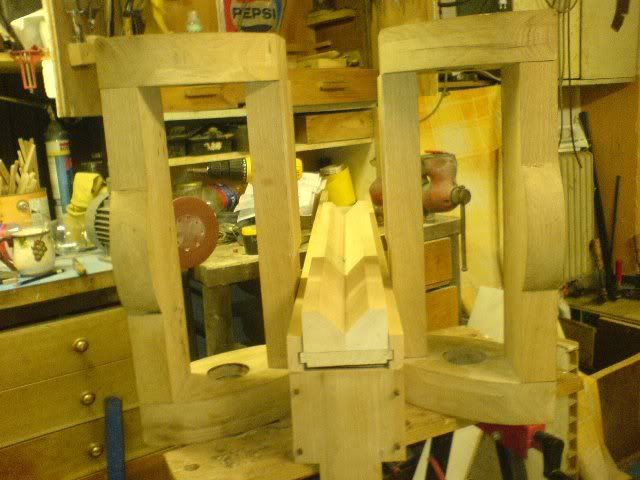

pohlad spredu

[ Externí obrázek z nezabezpečeného zdroje ]

a zozadu

[ Externí obrázek z nezabezpečeného zdroje ]

[PetrBM]

no tak týmito stavbami si ma potešil

[Martin Kováč]

dakujem, aspon niekoho horsie bude kam ten model dam... asi pojde polozit na skrinu. uz sa tesim na prvy vystrel

[lusmid]

prosím tě máš nějaké nákresy tohle bychom si chtěl taky postavit
něco podobnýho jsem si potavil s kámošem a střílely jsme jabka tak 30-40 metru daleko při troše štěstí

[Martin Kováč]

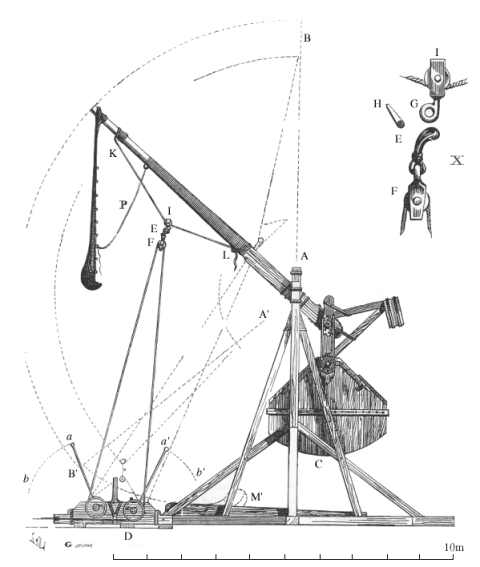

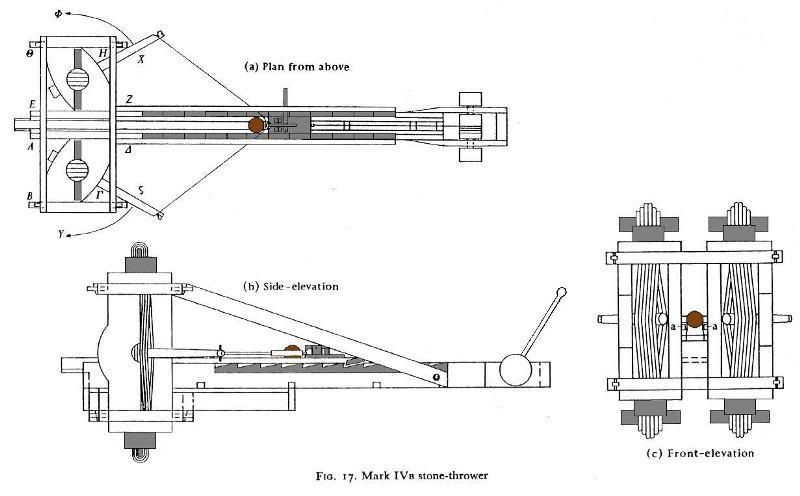

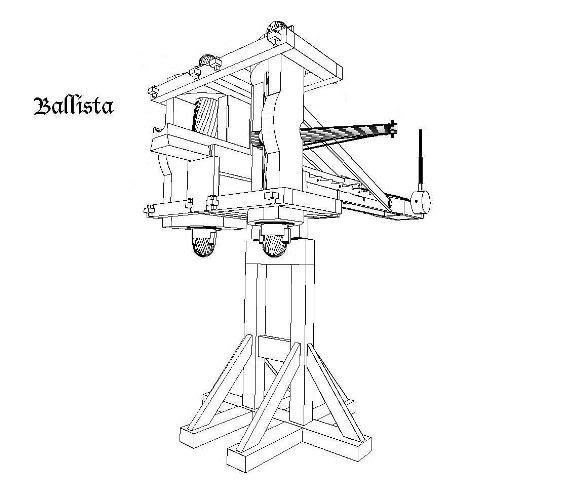

nakresy mam, ale nieje to nic moc. ako podklady som pouzil fotky inych strojov tohto typu a jeden bokorys, u ktoreho som si vypocital rozmery vhodne pre mna. bokorys ti sem hodim -

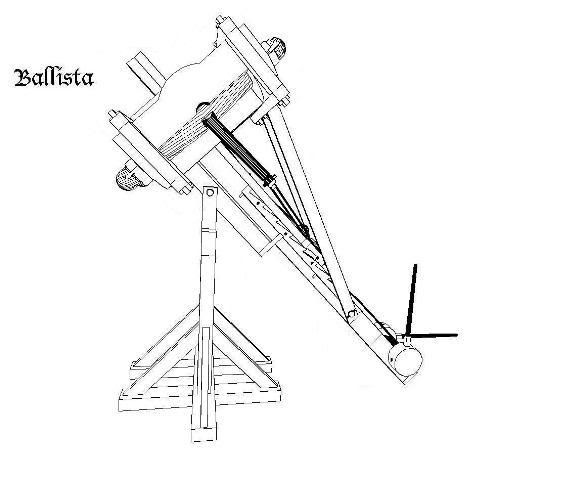

[ Externí obrázek z nezabezpečeného zdroje ]

ak chces, tak rozmery si zadaj sam a potom podla mierky vypocitaj dlzky ostatnych dielov. ak sa do toho chces pustit tiez, prajem hodne zdaru, a ak by sa dalo, hodil by si mi pls fotku toho vasho vrhaca? moj hruby odhad je ze tento moj bude mat dostrel tak do 100 metrov a to budem z neho strielat sipy robene pravdepodobne z ruciek z metly, alebo sipky z baseballovych paliek. musim vsak upozornit, ze stroj v takejto velkosti aj mensej vyzaduje hodne presnej a hlavne preciznej stolarskej, ako aj zeleziarskej prace ak si nechces postavat ,,hrackarsky,, model strielajuci najviac tak 10 metrov tak by som sa do toho radsej nepustal. mne s tymto strojom pomaha otec, on pracuje s cirkularom, vrtackou a frezou, ja pracujem s el. hoblikom, excentrickou bruskou, lepim dielce a hlavne premyslam, lebo on tomu vobec nerozumie ako to funguje. a stroj takychto rozmerov je taktiez hodne tazky, uz teraz ma nieco okolo 10 kg a zajtra ideme vyrobit ram z dubovych hranolov. uz ich mame narezane a vazia okolo 5 kg. takze to bude fakt hovado no jednoznacne ballista je uchvatny a hlavne genialne vymysleny stroj, nanestastie, v dnesnej dobe uz asi minimum ludi pochopi kolko inzinierskych mozgov bolo na to kedysi treba

[lusmid]

já radši klasické katapulty ale ani balista není špatná na hradě rabí v jižních čechám maj myslim že katapult stejného systému jako máš na hoře v modelu

[adam červenka]

Super!!!!!! Tahle stavba mě zajímá

[Martin Kováč]

lusmid - a ten vas katapult fungoval tiez pomocou torzneho lana? ako bol priblizne velky ked ste s nim dostrelili do takej dialky? A taktiez aj u nas na slovensku maju na niektorom hrade trebuchet (ak si mal na mysli ten) v skutocnej velkosti, navstevnici z neho mozu strielat gumove lopty naplnene vodou. moze to byt sranda

adam cervenka - som rad, ze takyto projekt ma nejake ohlasy na fore, kde taketo veci moc nepatria sranda je, ze ked som tu mal estelen fotky toho za hodinu postaveneho prototypu, nikoho to nezajimalo snad sa bude pacit aj po zajtrajsej praci...

[lusmid]

pokud myslí to skroucený lano tak to bylo velký jako kapota od tráboše kulý v průměru15 cm a dva metry horolezeckého lana plus asi metr50 trubka s košem
