1/32 Trumpeter Su-30 MKK, Rusko - DOKONČENO

In-progress builds
Odeslat odpověď
Příspěvků: 378 • Stránka 13 z 26 • 1 ... 10, 11, 12, 13, 14, 15, 16 ... 26
  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 27 zář 2020, 16:57

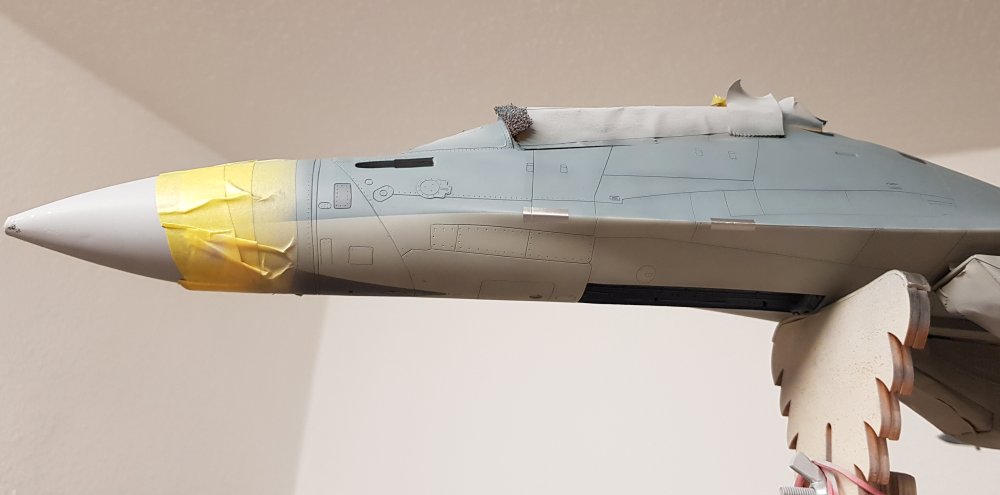

Tak popojedem.

Kamufláž spodek.

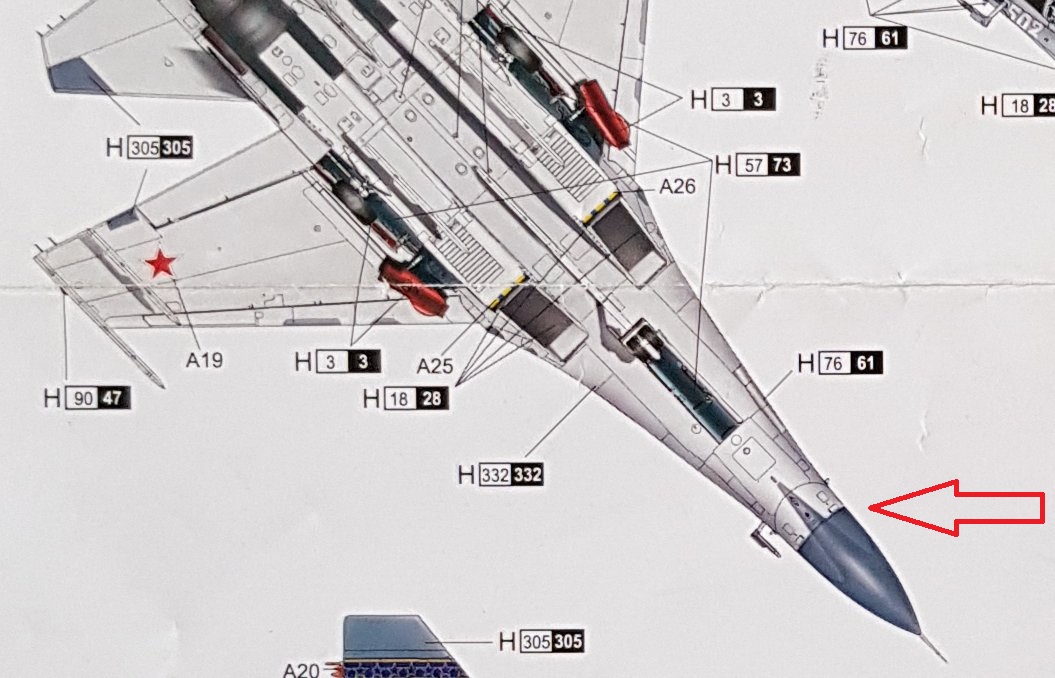

Z mojeho drobného fotografického průzkumu vyplynulo, že někdy v roce 2009 bylo letadlo přestříkáno a asi i umyto; začíná to fotkami z leteckého dne MAKS 2009. Domnívám se ale taky, že nenastříkali spodek letadla. Na původní kamufláži byl na radaru půlkruh, který dole přecházel ve špičku. Pokud by stříkali i spodek, toto by určitě přestříkali - navíc to jako nová barva nevypadá.

Obrázek Obrázek Obrázek

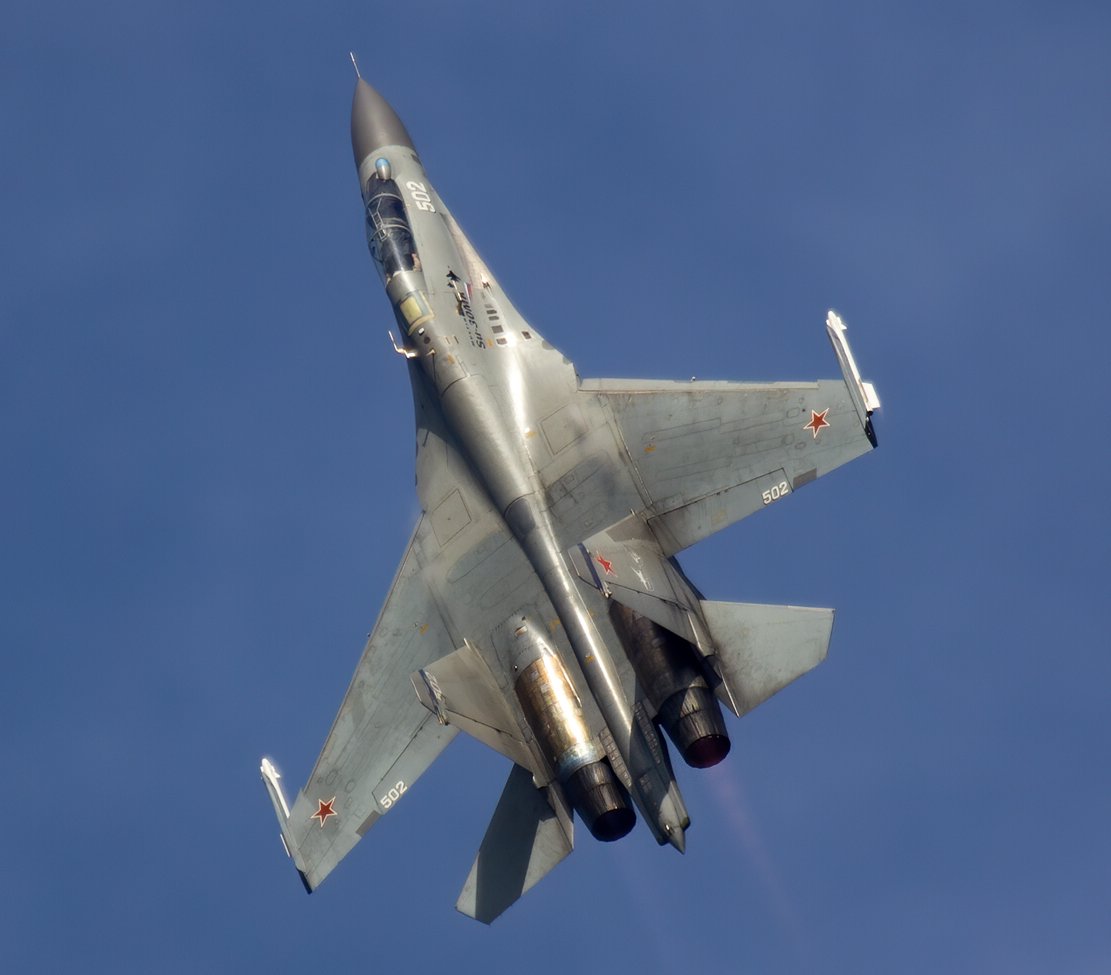

První totka je rok 2006, ta zespodu asi 2019.

Proto jsem pro kamuflážní techniku spodku zvolil lehce prosvítající preshading. Hmmm, no, tak trochu to vidět je, lak to asi zase vytáhne a pak se uvidí. Barva je to klasická C332 Gunze s Levelingem.

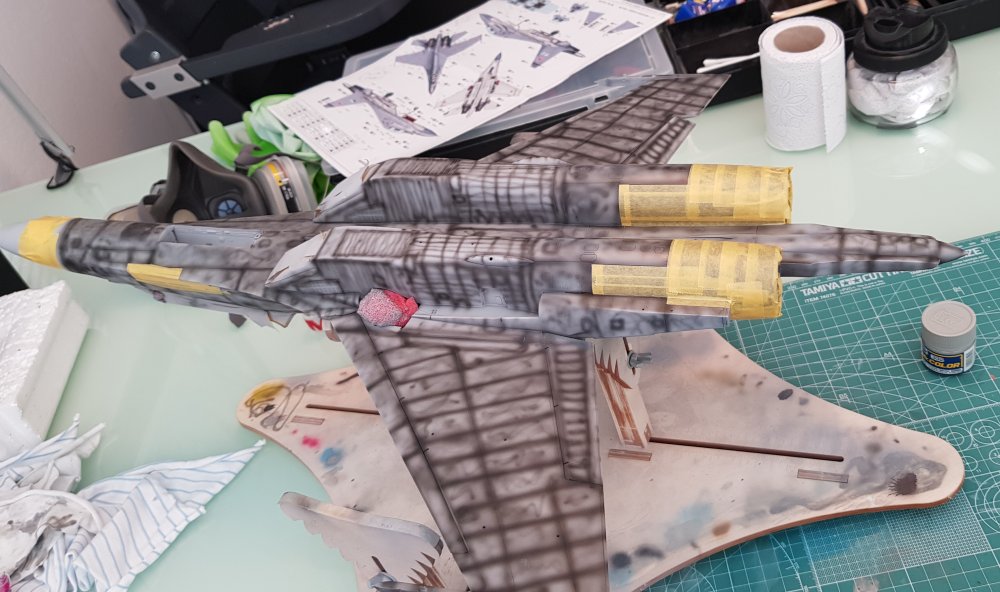

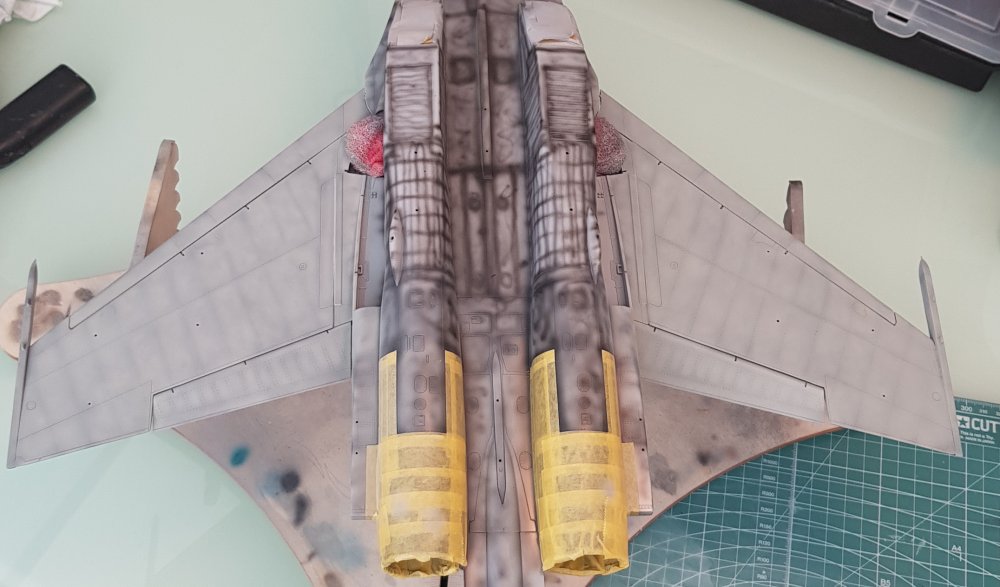

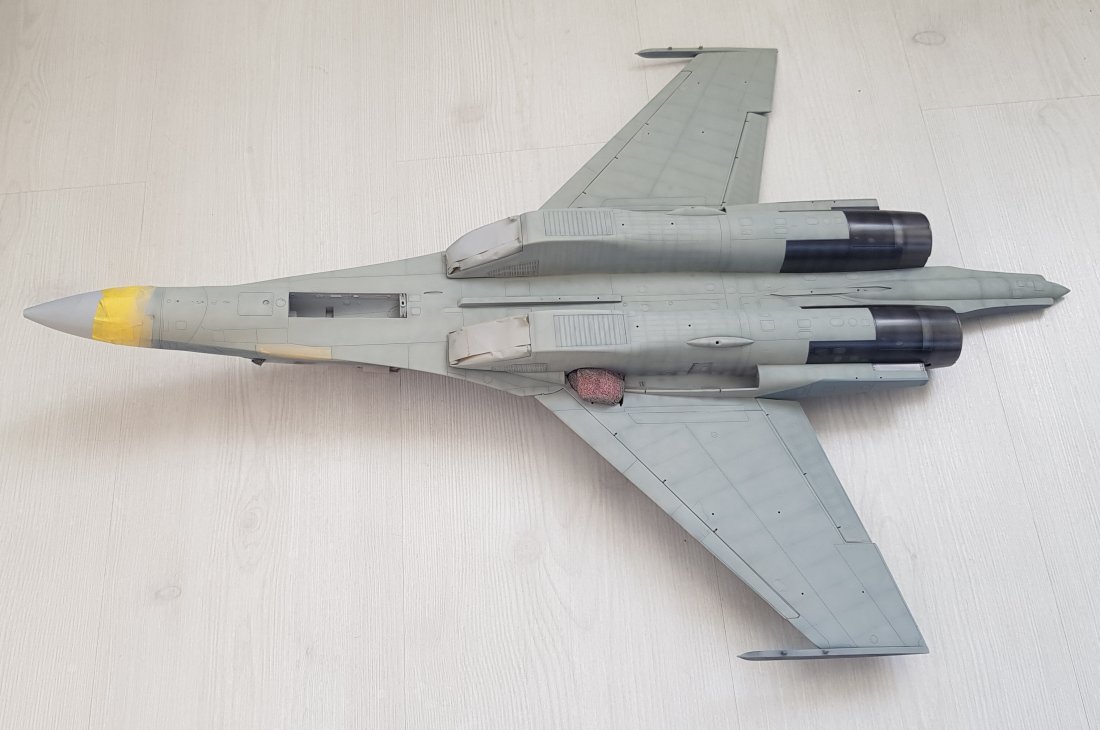

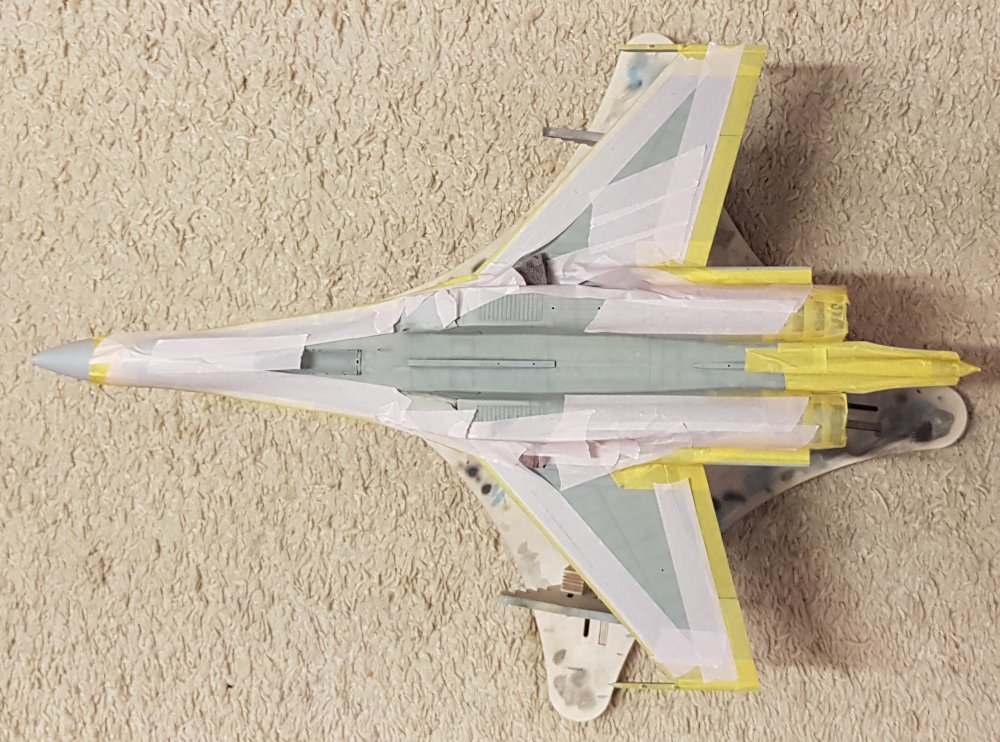

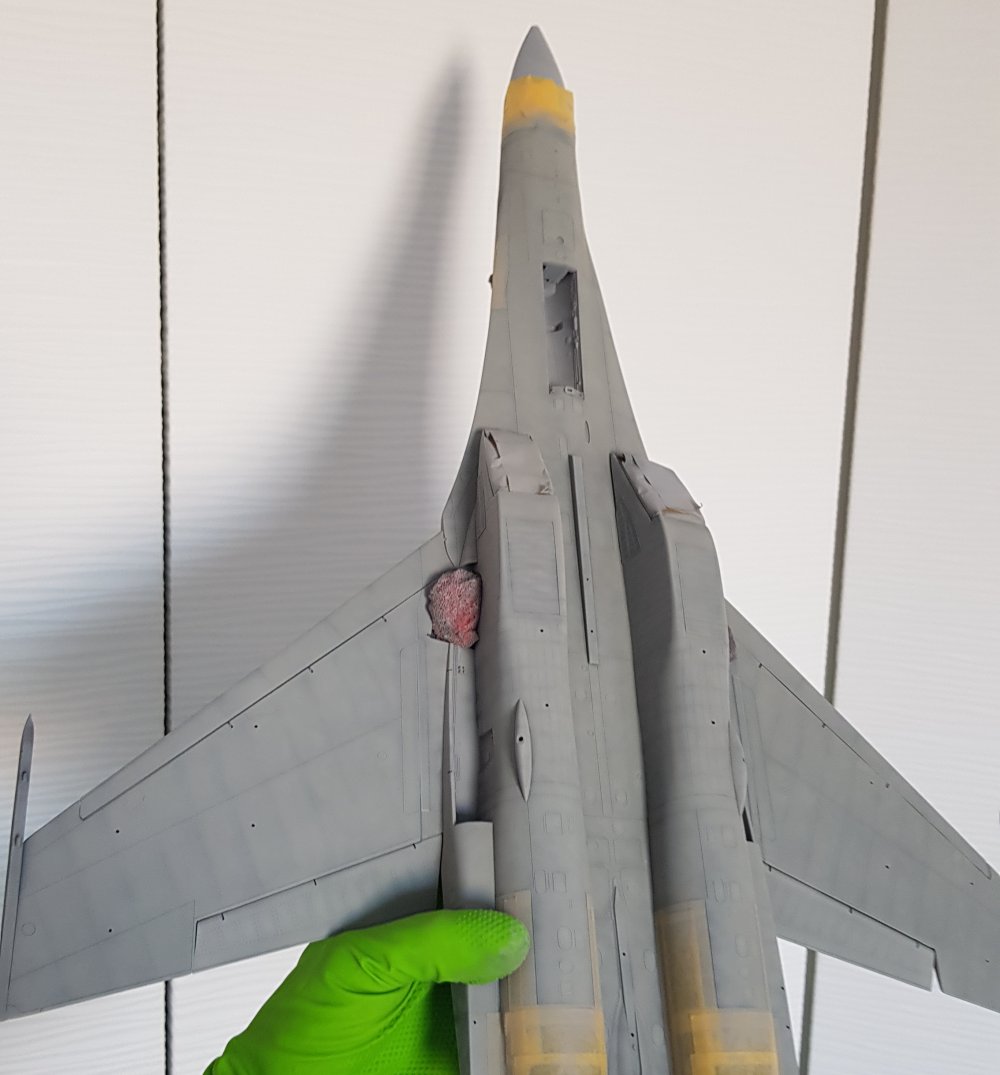

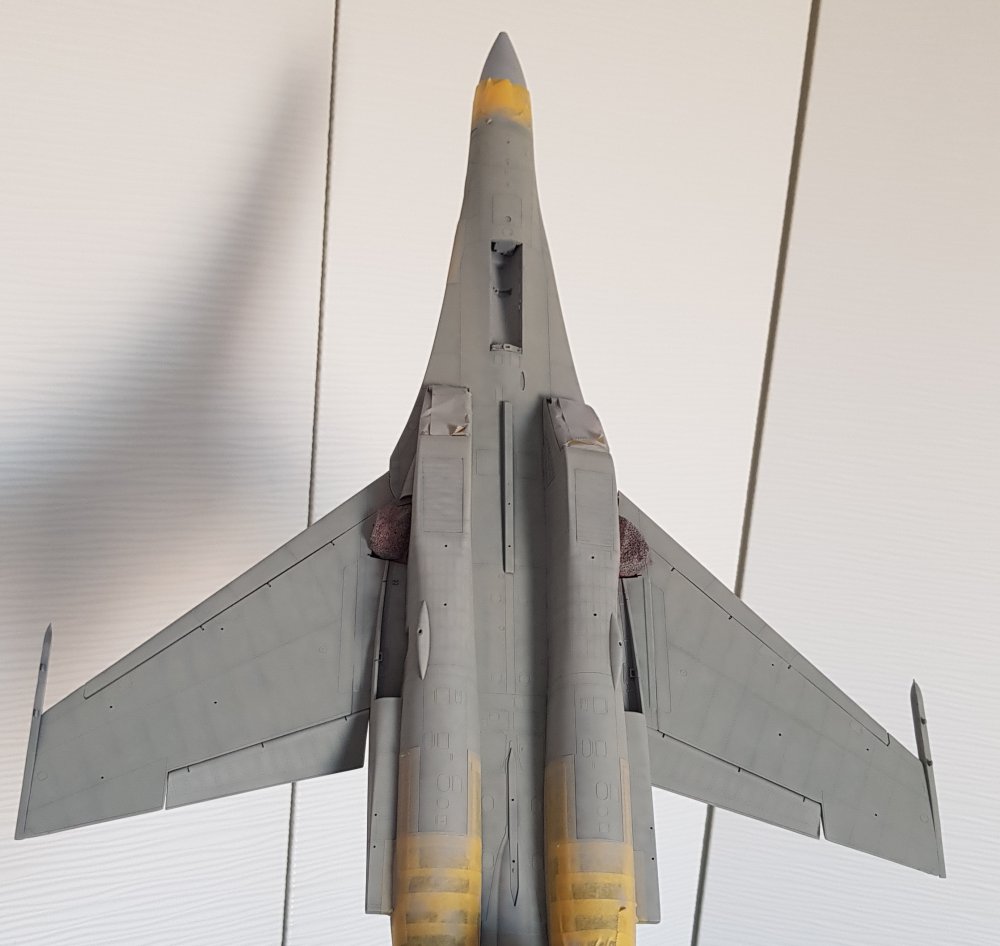

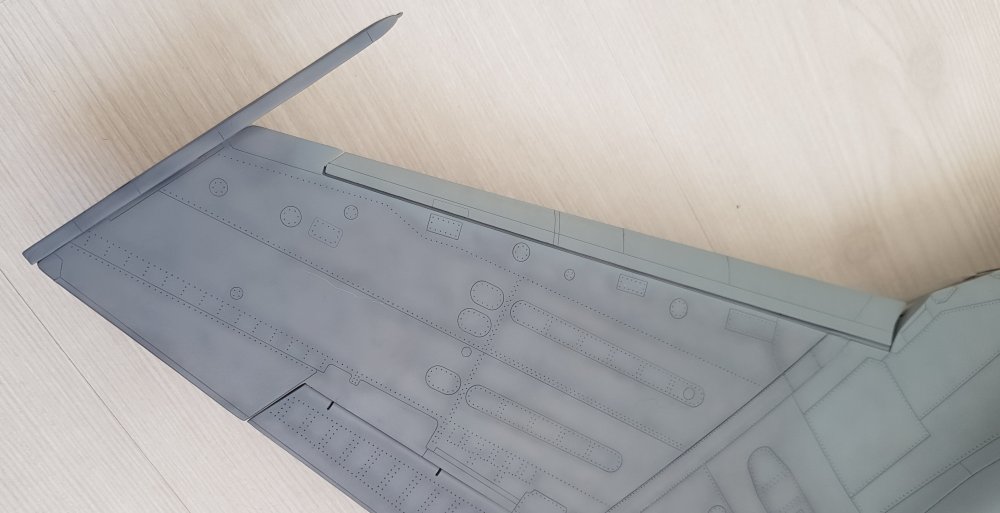

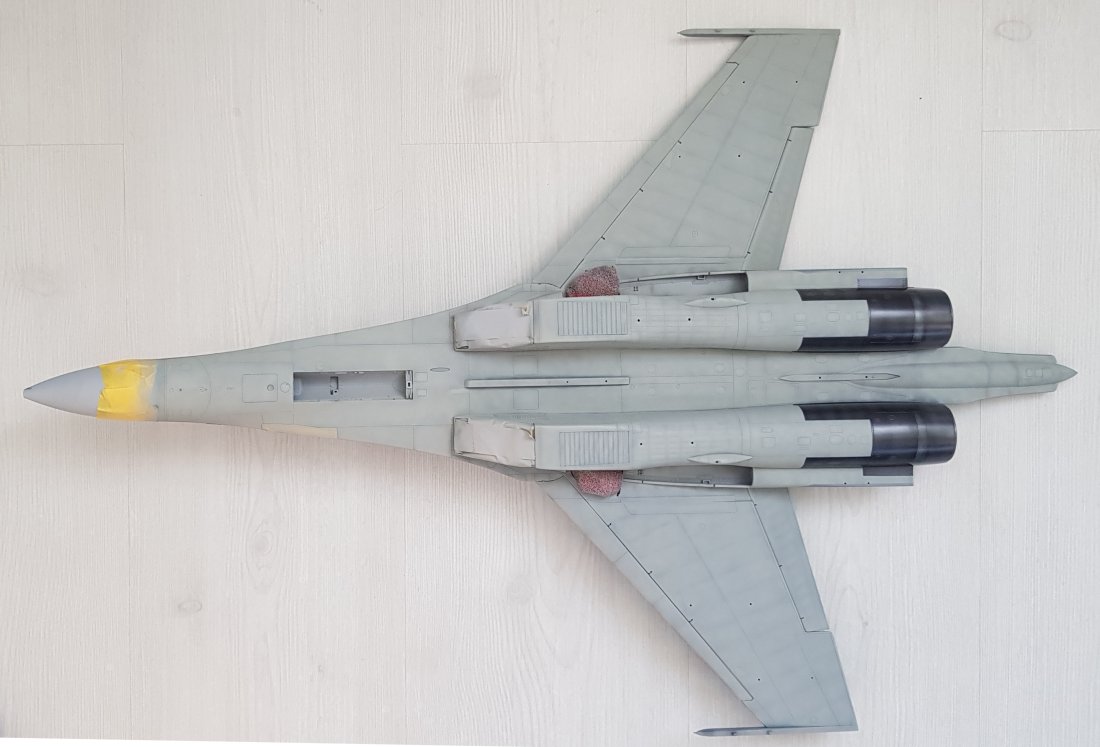

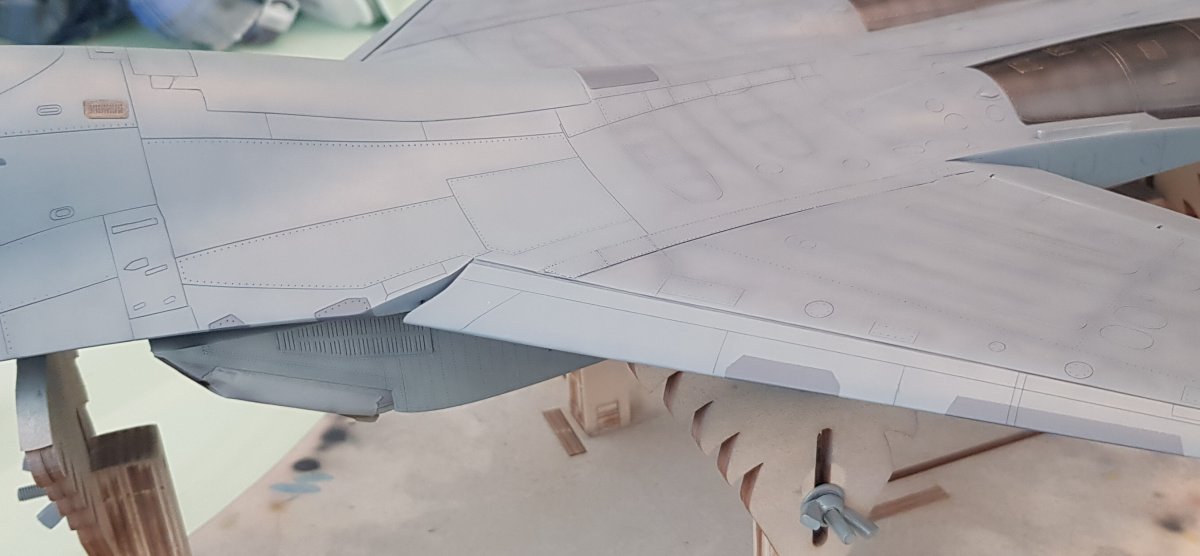

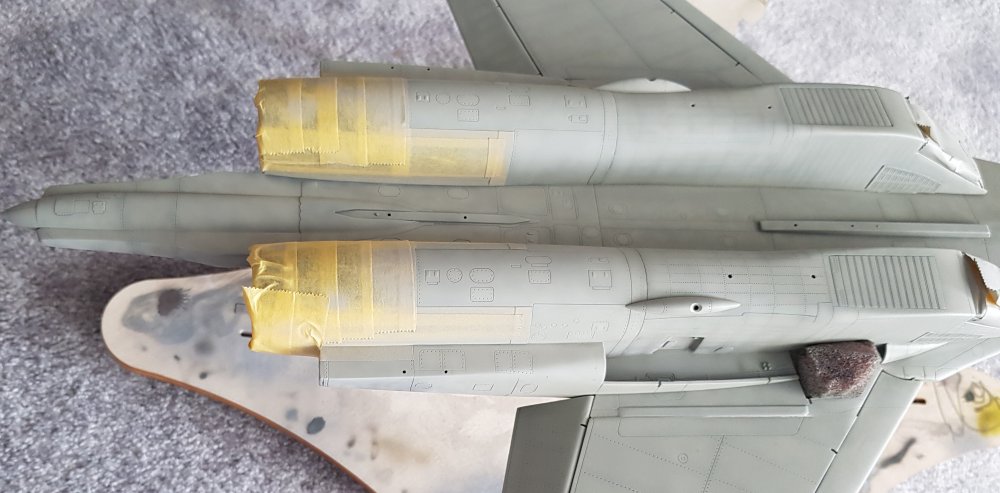

Fotograficky v postupných krocích.

Obrázek Obrázek Obrázek Obrázek Obrázek Obrázek Obrázek

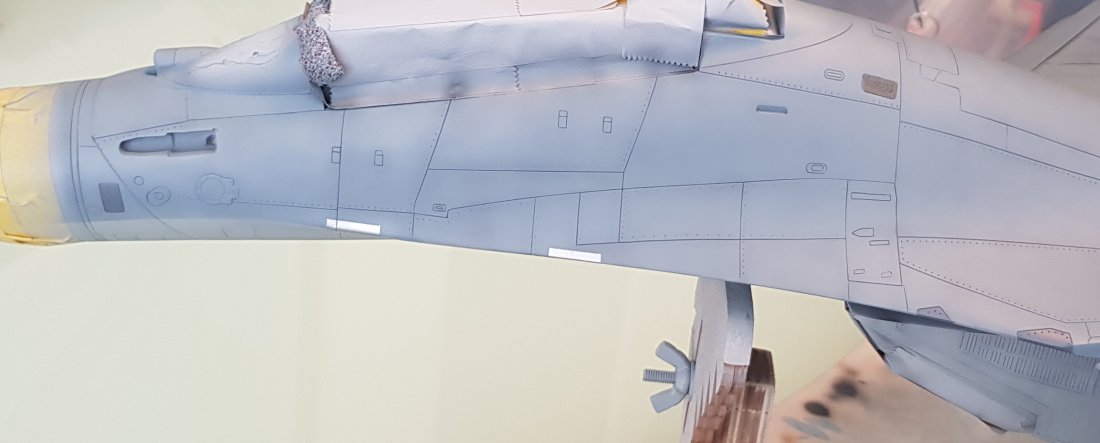

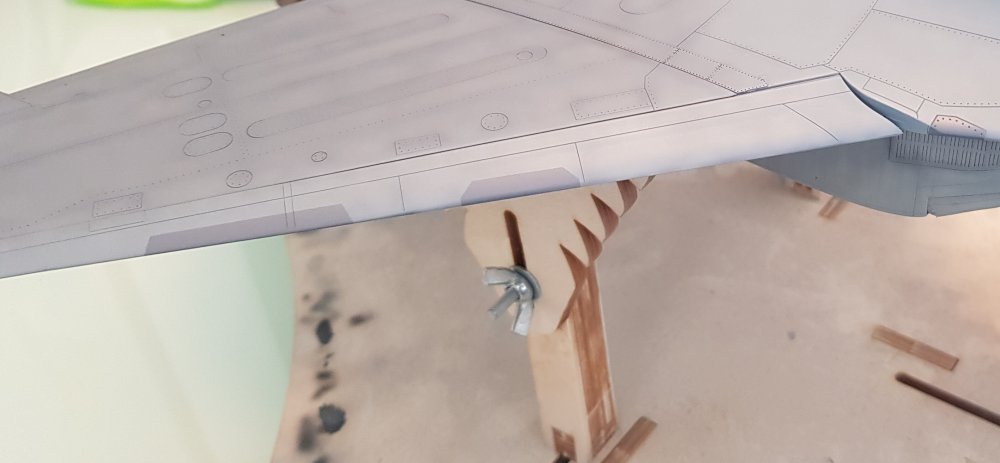

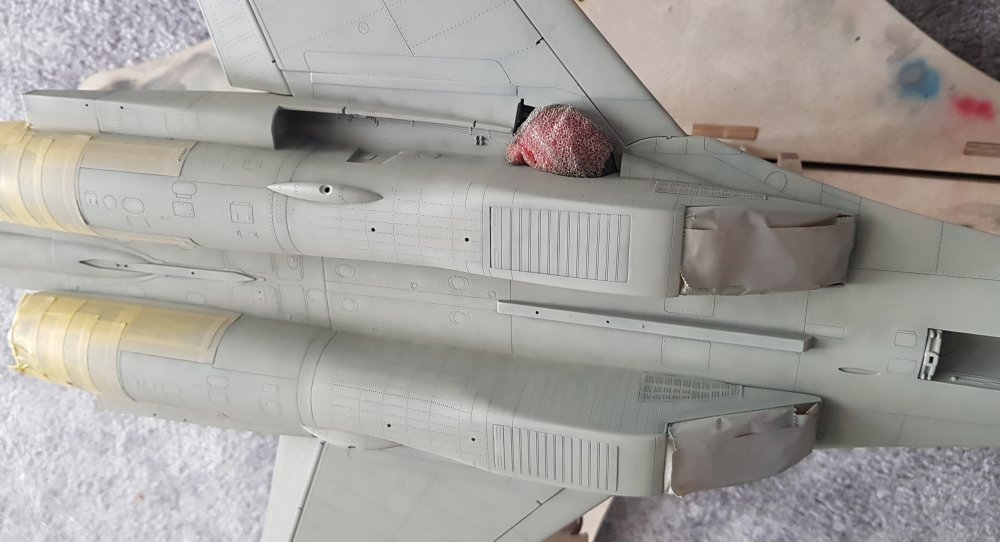

na světlém podkladě:

Obrázek Obrázek

Pozn.
Z tohoto příspěvku:
viewtopic.php?f=57&t=133491&start=75#p2332195
je jasné, že jedna a ta samá barva se liší dle světelných a řekněme "pozadních" podmínek...
Proto fotky reálného letadla i modelu a jejich barevné odstíny dost matou. Prostě jsem použil barvu dle návodu a odstín sem x tam neřeším. A i kdyby někdo něco namítal, tak to stříkat znovu nebudu.
Naposledy upravil jezekm dne 27 zář 2020, 17:15, celkově upraveno 1
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 27 zář 2020, 17:12

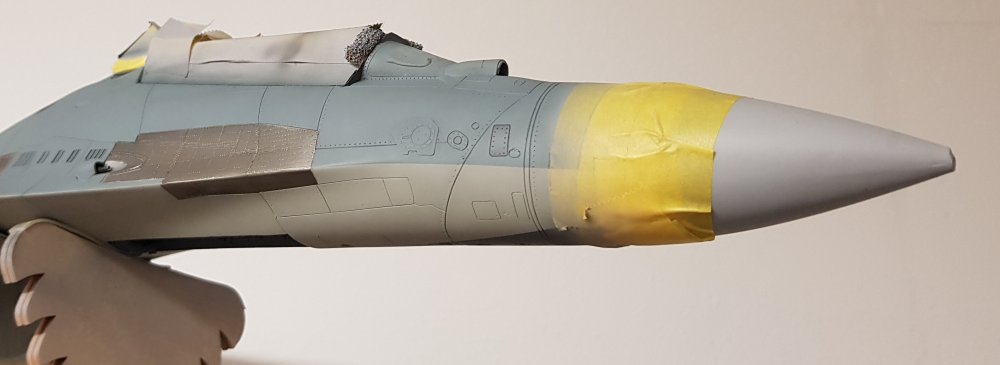

Kamufláž vršek.

Pro mě trochu oříšek. Ale nějak to dopadlo.

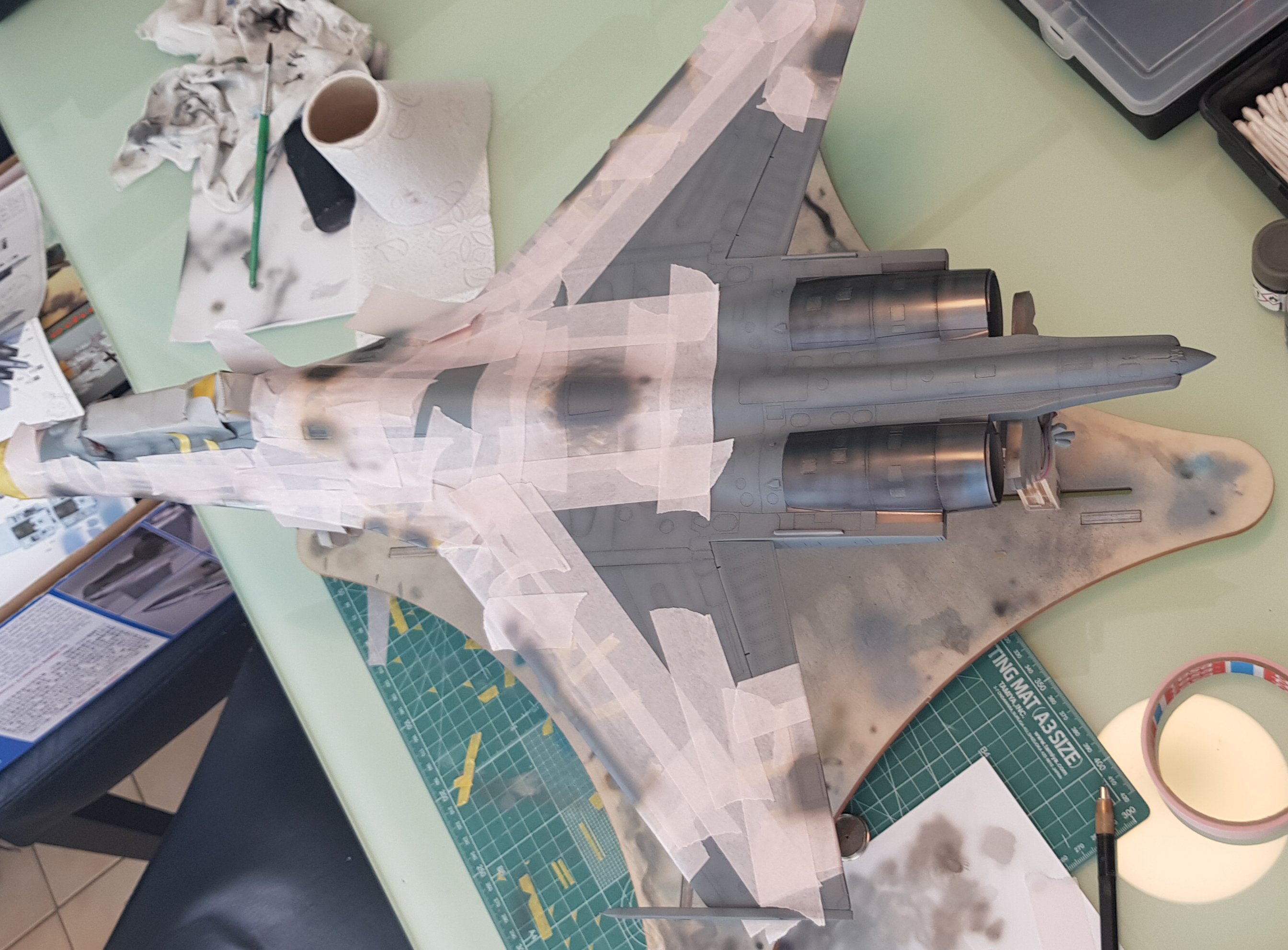

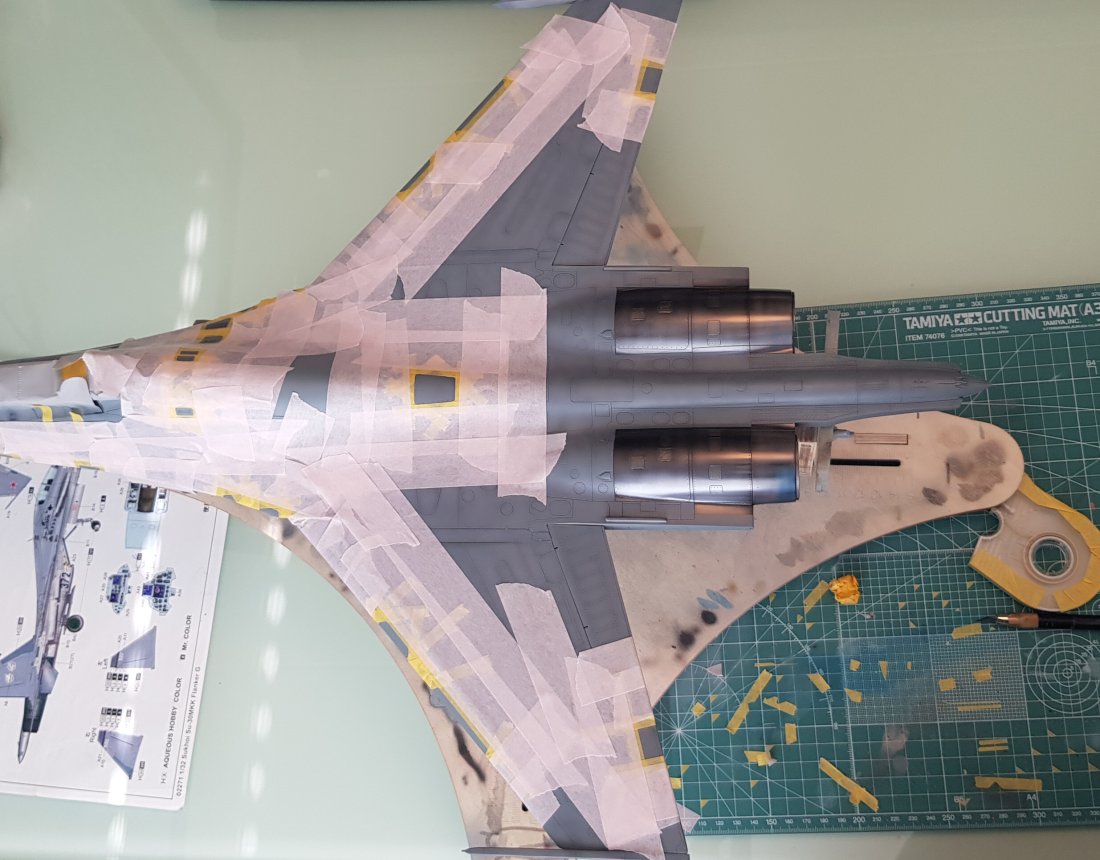

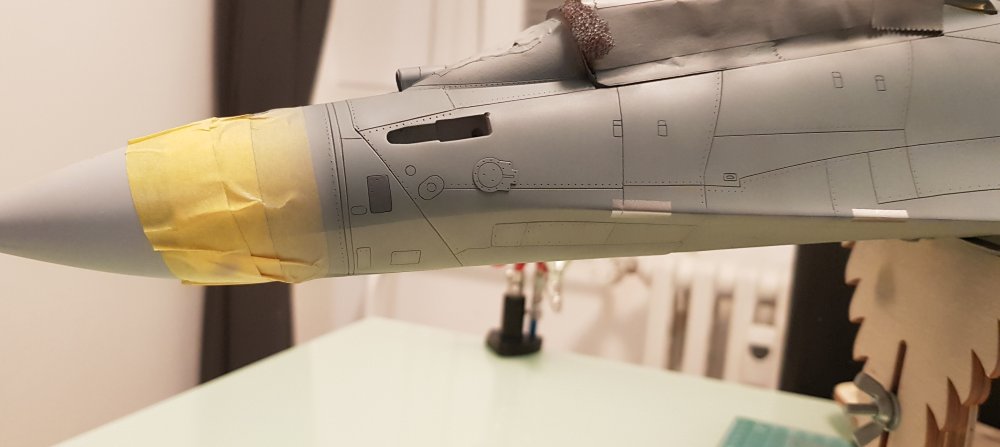

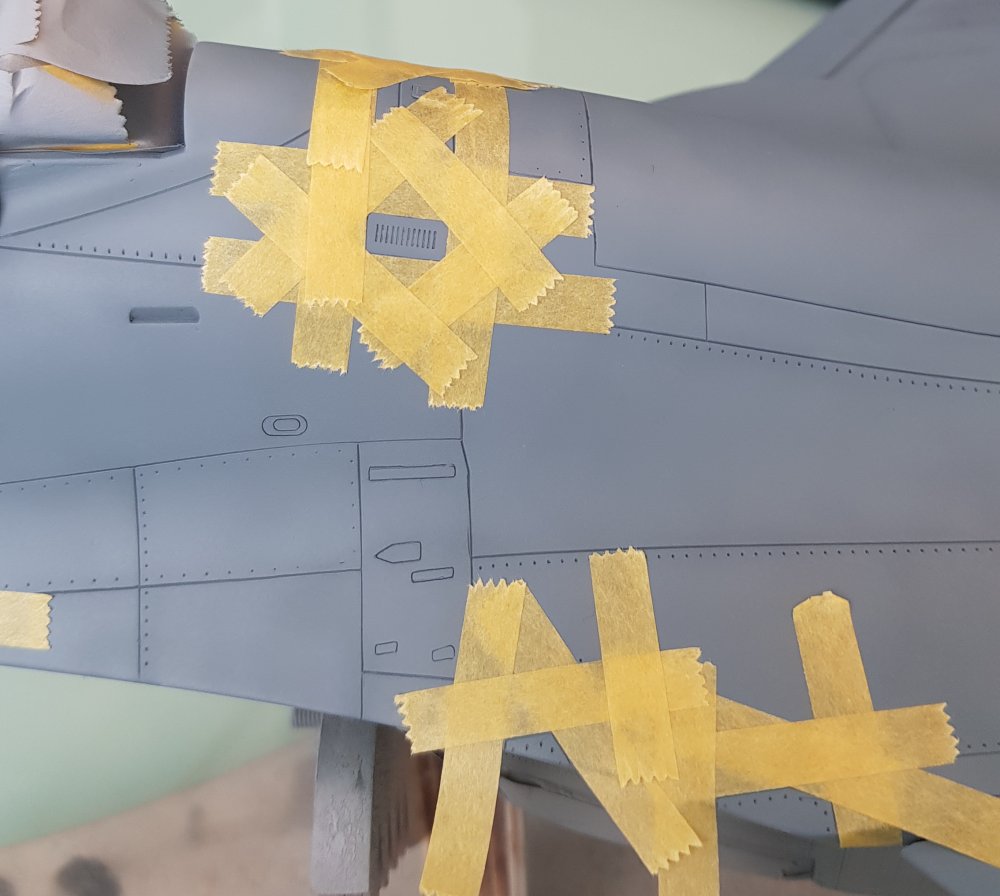

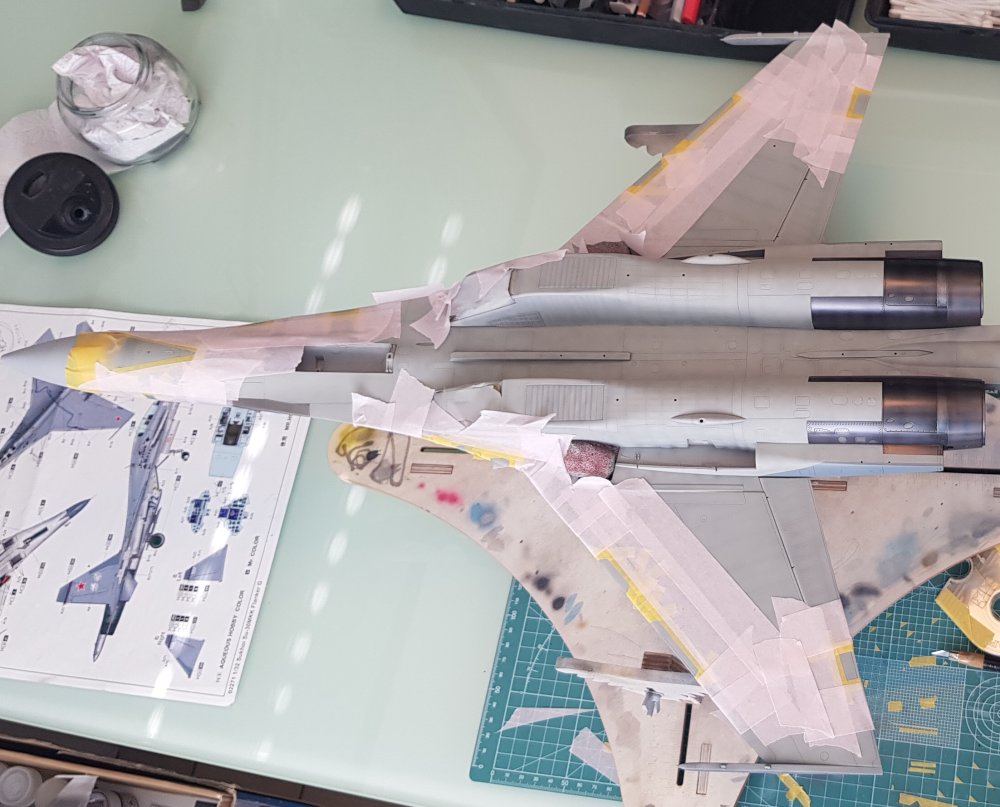

Nejdříve zamaskováno:

Obrázek Obrázek

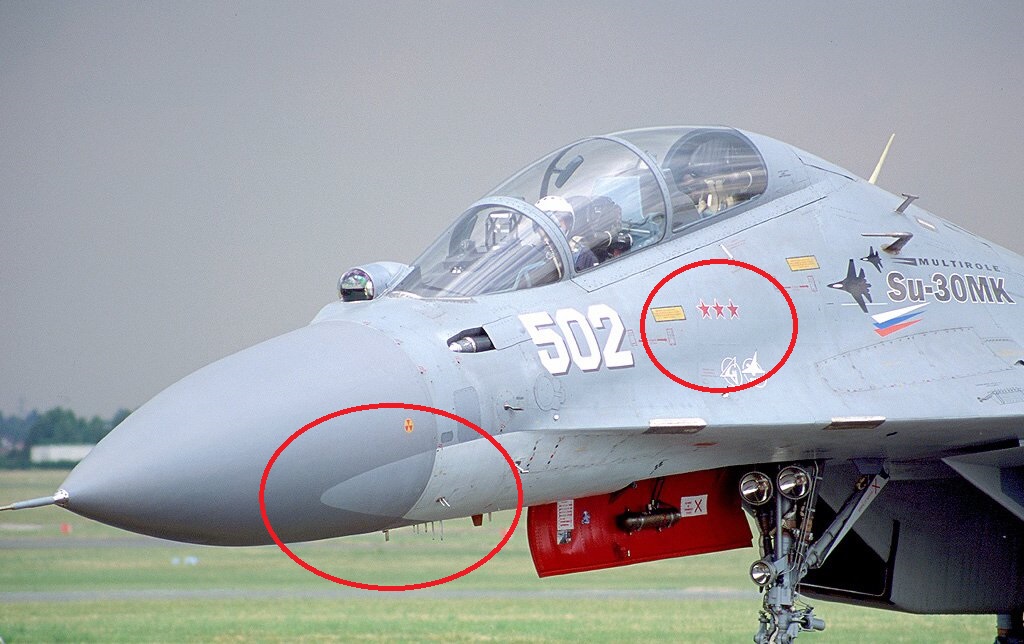

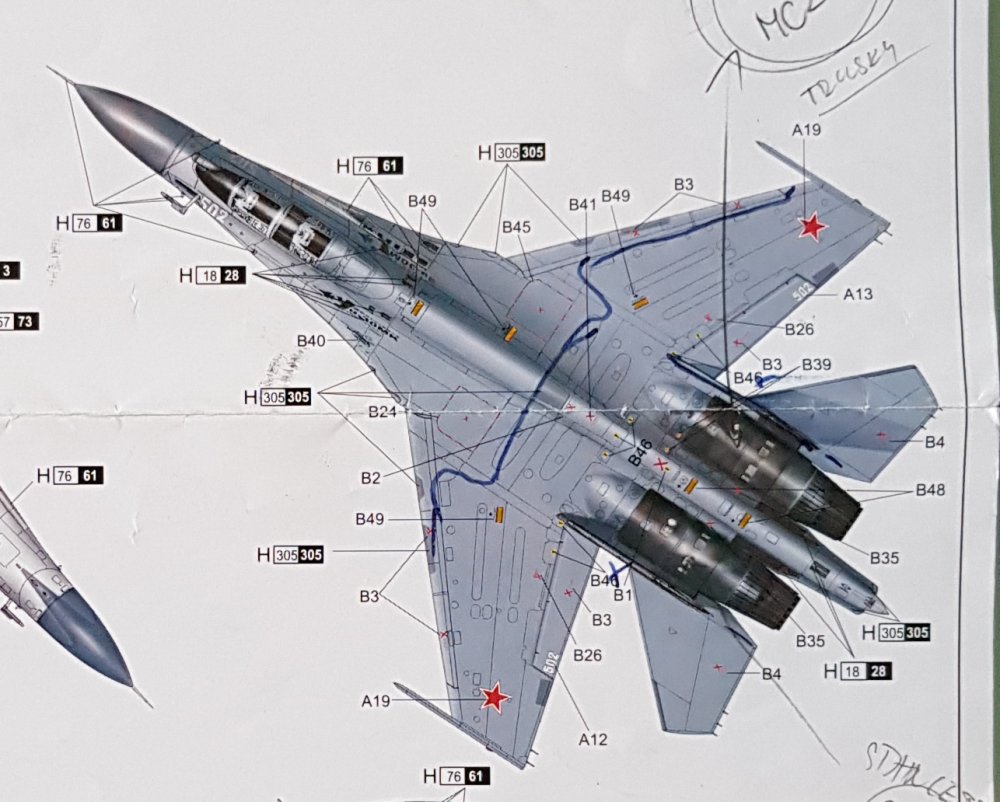

Chtěl jsem udělat toto:

Obrázek Obrázek

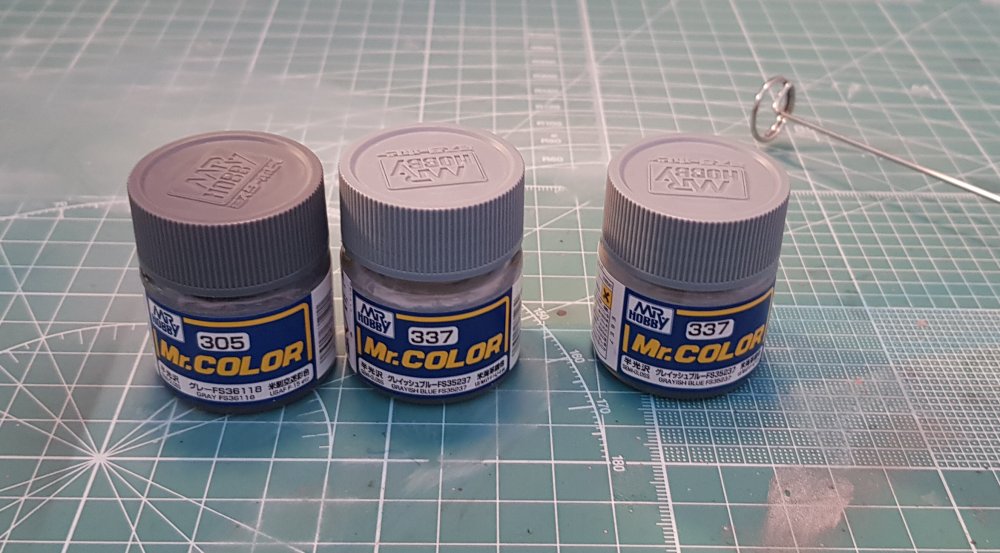

Ta barva okolo kabiny je dle návodu C337. Potřeboval jsem ale nějak udělat tu tmavší, tak jsem k tomu vzal použitou C337 a do ní namíchal C305 (to je ta barva na krytky, čumák...). Tak 1/2 na půl!

Obrázek

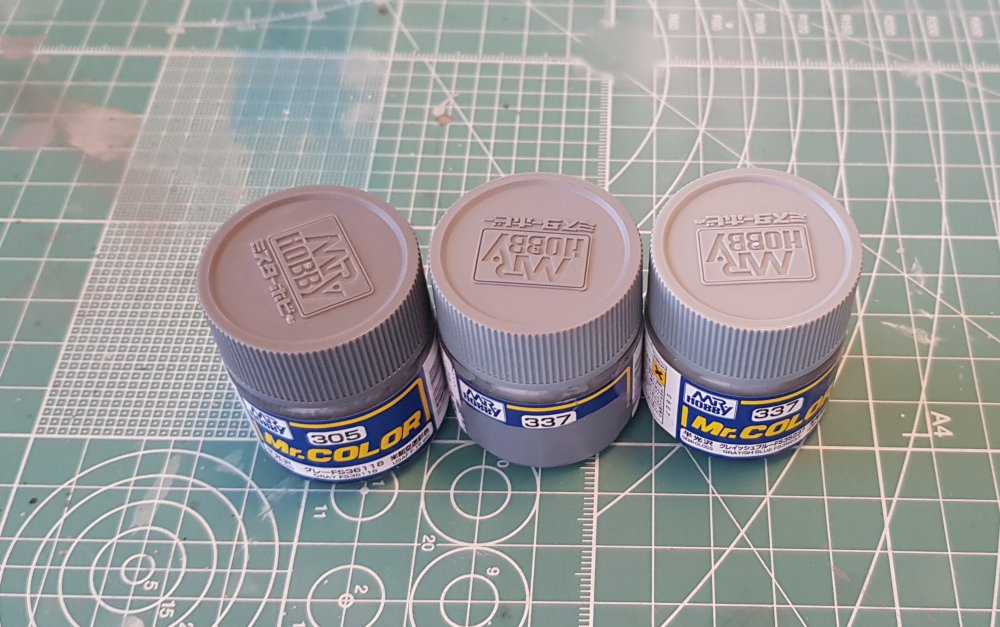

Výsledný odstín je ten uprostřed:

Obrázek

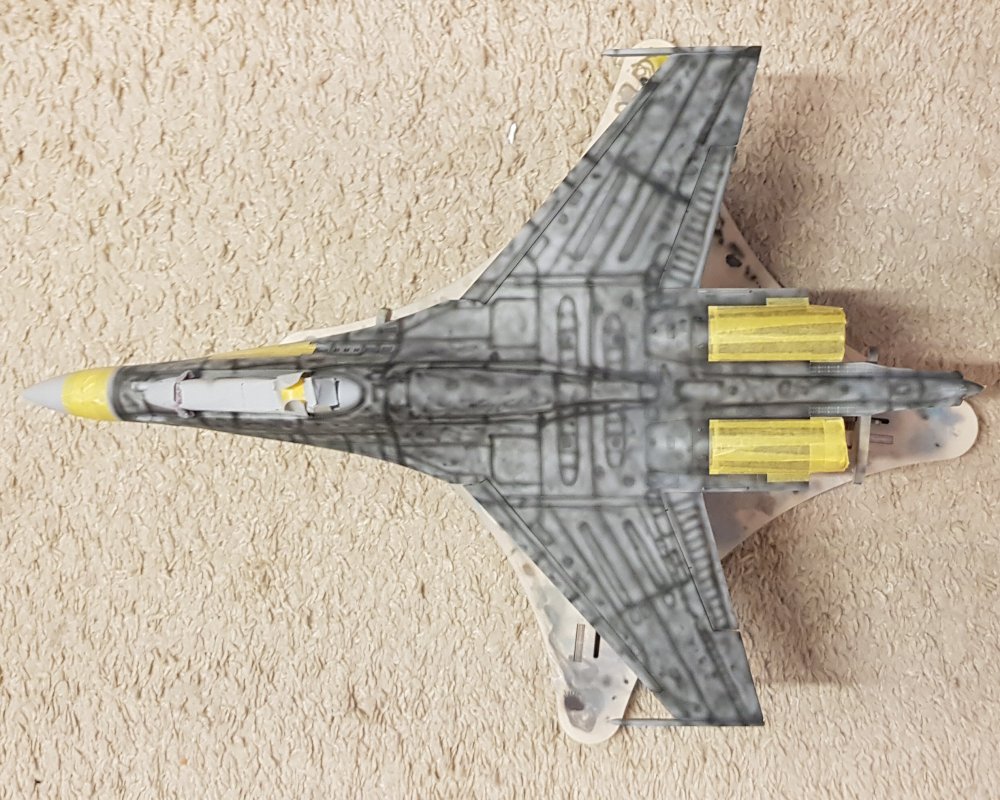

Nejdříve nastříkán střed a zadek tou namíchnou barvou - záměrně s hodně prosvítajícím předstínováním a pak ten zbytek (špička a sloty) letadla klasickým odstínem C337, tak aby předstínování a "plíseň" byla vidět jen minimálně - tak jak to mám u SOPek.

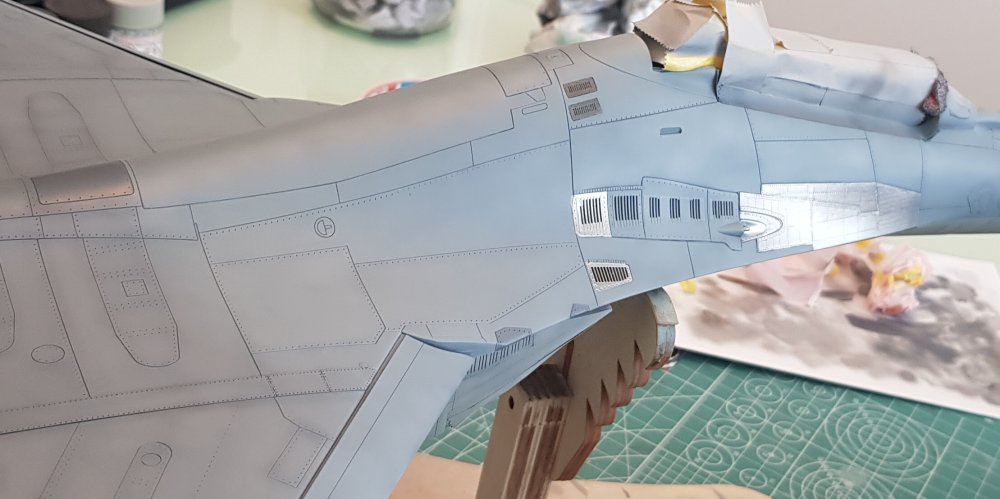

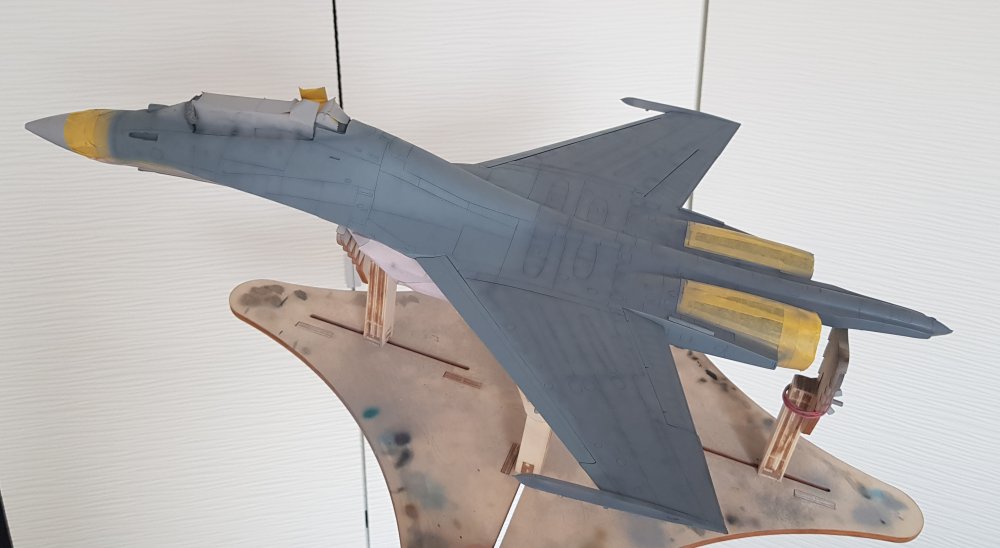

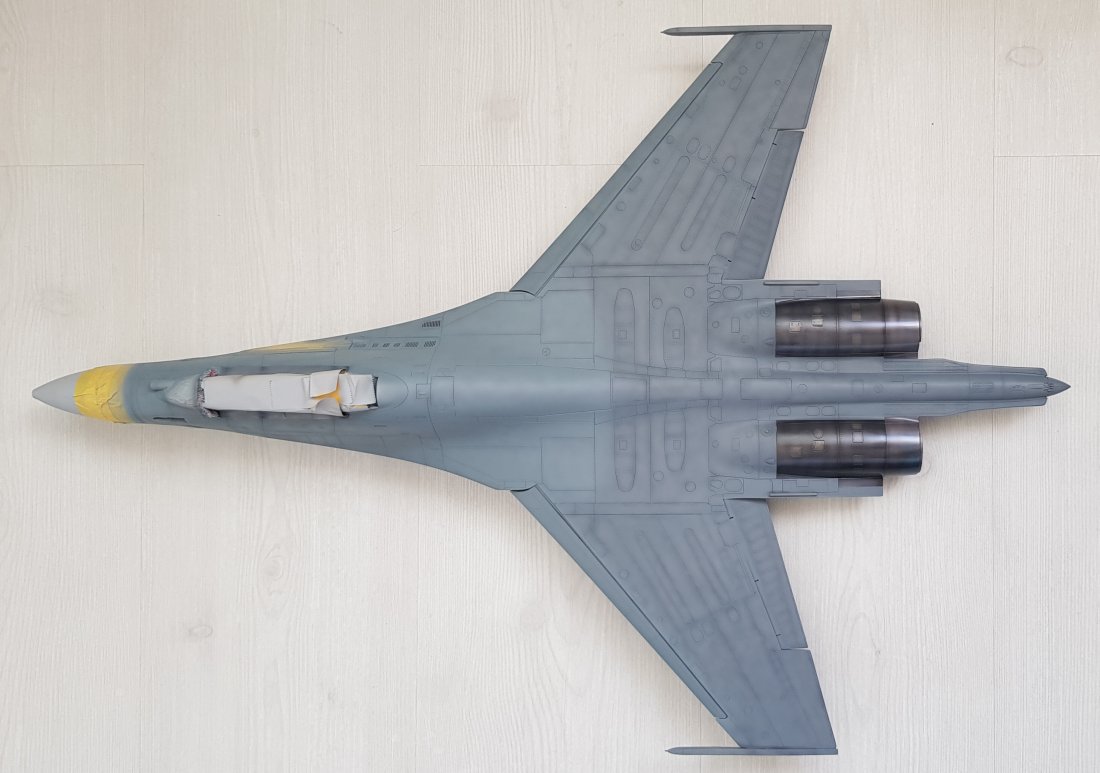

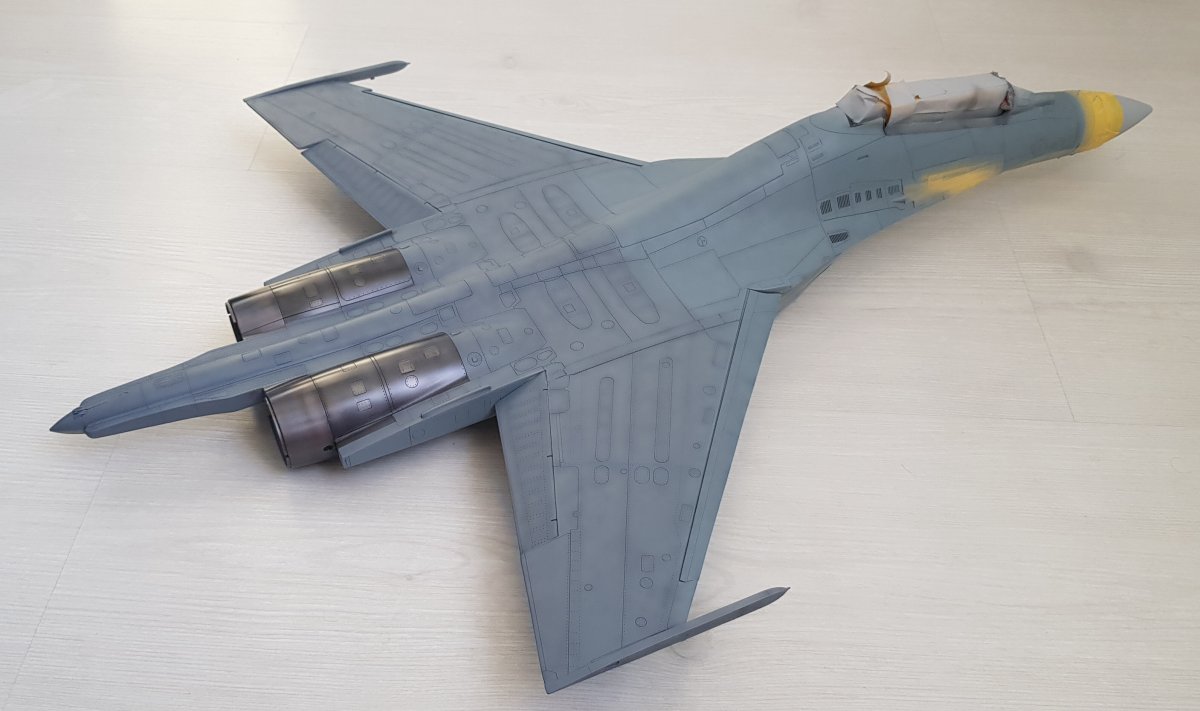

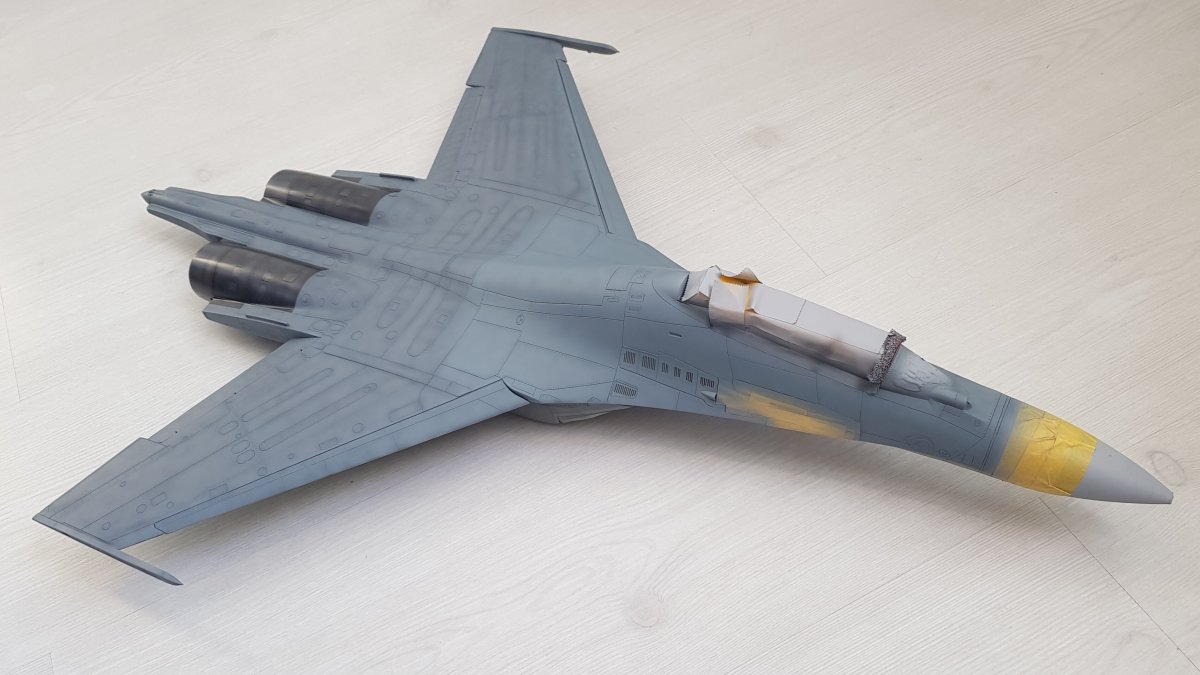

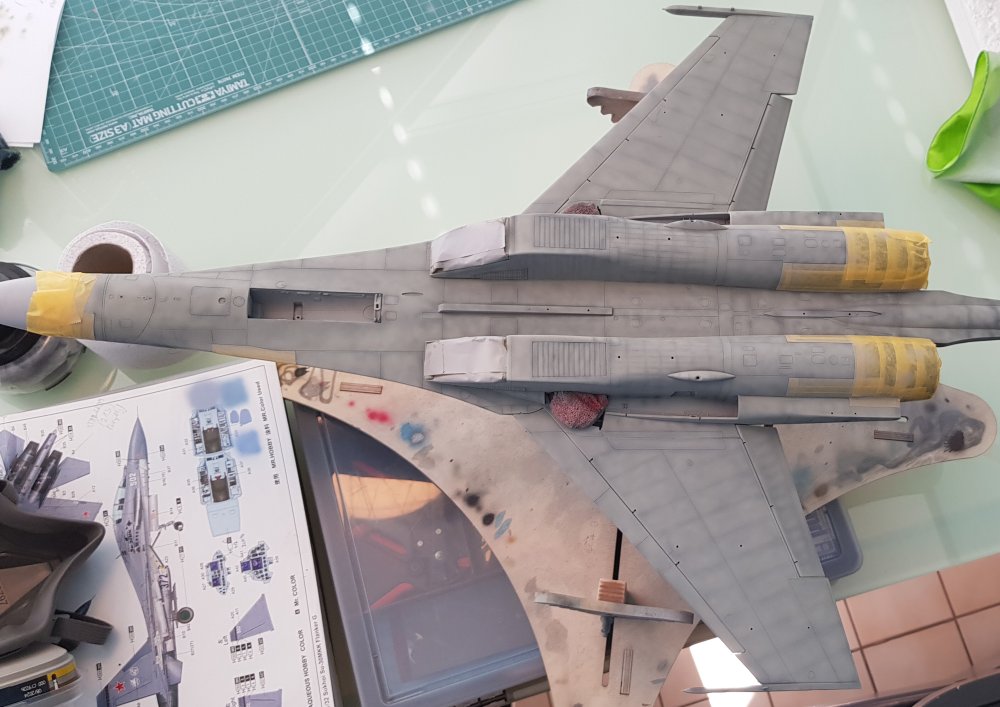

Výsledek:

Obrázek Obrázek Obrázek Obrázek Obrázek
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod Binder737 » 28 zář 2020, 08:55

Koukám, velikost modelu spíš tak do lakovny. Nepospíchej ale. Mám to jako seriál, kdy se nemůžu dočkat dalšího dílu :wink:
Hotovo 2020: Jak-23
Hotovo 2021: MiG-15bis,L-29 Delfín
Hotovo 2024: Su-22M4R,Spitfire Mk.IXe

Rozestavěno: MiG-21PF, MiG-21PFM
Binder737

Příspěvky: 549
Registrován: 31 led 2020, 21:13
Bydliště: Kladno 7
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod harvy5 » 28 zář 2020, 12:41

Sry len nechapem jednu vec.Dodavas sem kvantum fotiek detailov,pises ako to chces mat vsetko spravne.No a nakoniec sa aj tak na to vybodnes a spravis blbost aj ked sam dolozis fotku kde je to spravne. Sry ale vazne nechapem ten tvoj pristup.
Uživatelský avatar
harvy5

Příspěvky: 2187
Registrován: 19 úno 2006, 15:11
Bydliště: Port Darwin,AUS
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 28 zář 2020, 22:12

Binder737:
Přesně jak píšeš seriál. Nekonečnej - normálně mi průměrná 1/32 WWII trvá tak 2 měsíce komplet, ale tady tohle teď je už více než 5 měsíců...

harvy5:
Kurvadrát, tos mě teda nahlodal :D
Normálně se vyprovokovat nedám, ale až to stříknu lakem a sejmu ten kryt/masku kokpitu, tak tam ty sedačky narvu a kouknu, co by se tam dalo ještě vymyslet...

Můj přístup k modelu - když jsem byl malej kluk (tak 7-8 let), tak jsem chodil na modelářský kroužek v Řepích - škola Socháňova. Tímto zdravím učitele - vůbec nevím, jak se jmenoval (ale byl to bůh) - tehdy měl udělanou 21 z KP a vyhrál s tím nějaké mistrovství, prostě nejhezčí model, co jsem kdy viděl = klasická vzpomínka z modelářského dětství... Když jsem tam přišel poprvé a měl s sebou MB-200 natřenou zelenou unikolkou, tak ten učitel tehdy vzal pinzetu zajel pod barvu a strhl kus a pak další kus a během 5-ti minut oloupal celý model - úplně jsem se styděl...

Jeho motto modelářství bylo "čistota stavby" - to je to co mi z celého kroužku zůstalo a to je to co nějak podvědomě preferuji + tehdejší žlutá bible od Šorela mi položila základy. Možná i proto jsem se u tohoto modelu tak dřel s povrchem, začištěním - prostě mi to nedalo. Jinej by se na to... - příkladů je plnej internet. Tadytuta trumpeta je úplně jiný kvalitativní svět, než když ze skříně vytáhnu P-51D od Tamiya, nebo i Tempesta od SH - prostě nebe a dudy...

Druhá věc je velikost detailů, které řeším a které už ne. Měřítkem pro mě je řekněme velikost dílů. To co se dá ještě chytit rukou dělám, co je na pinzetu skoro už ne, díly pod 1 mm jsou v podstatě zapovězeny. S tím souvisí i to, že už ani ty menší a jemnější detaily moc neřeším - prostě jen do určité velikosti - detaily by měly být celkově vyváženy tak akorát... Můj názor. Proto třeba drát na stahování nohou u sedačky, když kokpit celkově vypadá tak jak vypadá je skoro zbytečnost - ale na truc ho tam udělám :|

Čas od času vidím stavbu, kdy si člověk vyhraje extrémě s podvozkem, natahá tam dráty (i ty které tam nejsou), kokpit vyšperkuje GHW pásy a kupovanou přístrojovkou, ale pak slepí trup (nebo křídlo/trup) a ani ho nezabrousí, nevytmelí, nezačisti, neprojede... a pak ho ještě docela pěkně stříkne... A na fotkách jsou vidět ty, spáry, krátery po lepení, vytečené lepidlo... To je pro mě :bad:
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod Binder737 » 28 zář 2020, 22:35

=D> =D> =D>
Hotovo 2020: Jak-23
Hotovo 2021: MiG-15bis,L-29 Delfín
Hotovo 2024: Su-22M4R,Spitfire Mk.IXe

Rozestavěno: MiG-21PF, MiG-21PFM
Binder737

Příspěvky: 549
Registrován: 31 led 2020, 21:13
Bydliště: Kladno 7
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod Atlis » 29 zář 2020, 06:06

jezekm píše:Pro budoucí generace: správná sedačka v SU-30MKK je K-36M:
Obrázek


Na tej fotke je vo Fínsku rekonštruovaná K-36DM.


Marian "Atlis" Cihoň

Й*б*на р**ня
Uživatelský avatar
Atlis

Příspěvky: 7835
Registrován: 13 čer 2016, 10:32
Bydliště: Brno
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 29 zář 2020, 07:11

:) ve Fínsku rekonštruovaná K-36DM :)

Tak na tohle už fakt asi mentálně nemám. Dejte sem prosím někdo fotku, nebo odkaz na správnou sedačku. Dík.
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod Atlis » 29 zář 2020, 09:32

Moc to riešiš. Staršie súčka mali sedačku K-36D, novšie K-36DM, najnovšie K-36D-3,5 a D-5.

Z nejakého dôvodu tvoj zdroj uvádzal K-36 a K-36M, teda vypustil písmeno "D" z označenia.

Na fotke v kokpite tej Su-30MKK máš IMHO K-36D a také si aj lepil.
Marian "Atlis" Cihoň

Й*б*на р**ня
Uživatelský avatar
Atlis

Příspěvky: 7835
Registrován: 13 čer 2016, 10:32
Bydliště: Brno
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 01 říj 2020, 10:15

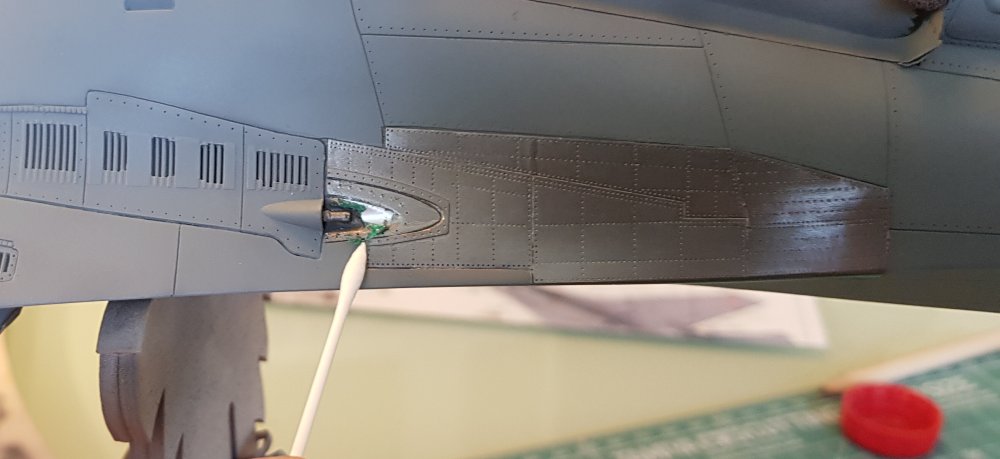

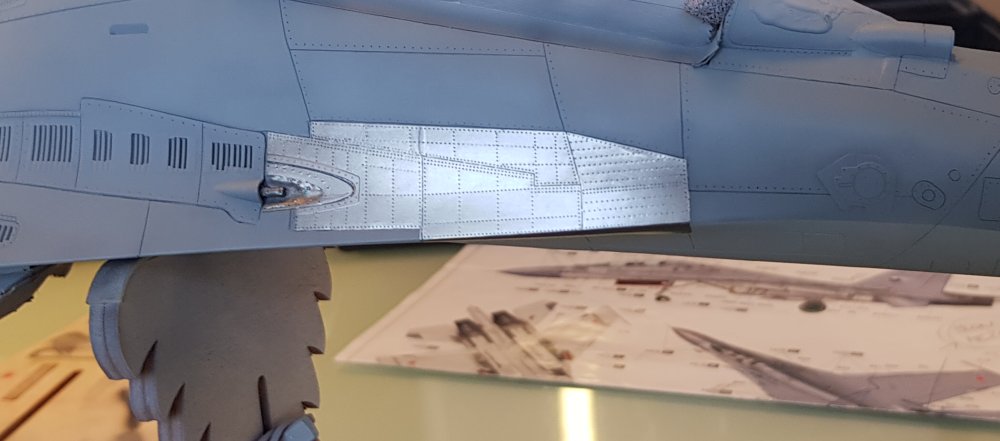

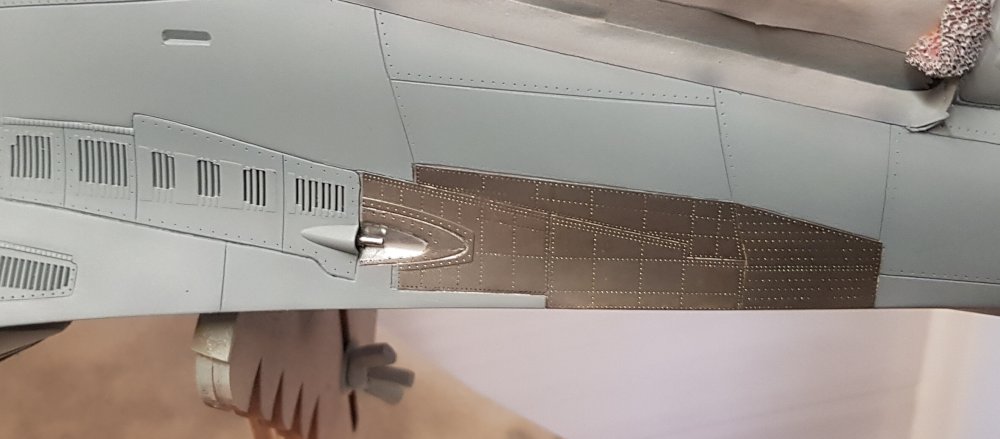

Odmaskovat kanón.

Obrázek Obrázek Obrázek

PS: ty světlé tečky na chromu jsou jen světelný odraz...
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 01 říj 2020, 10:17

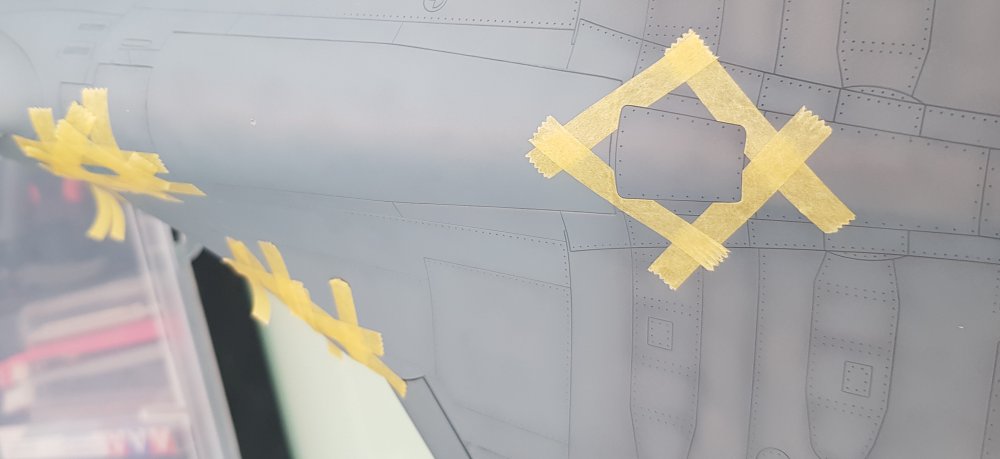

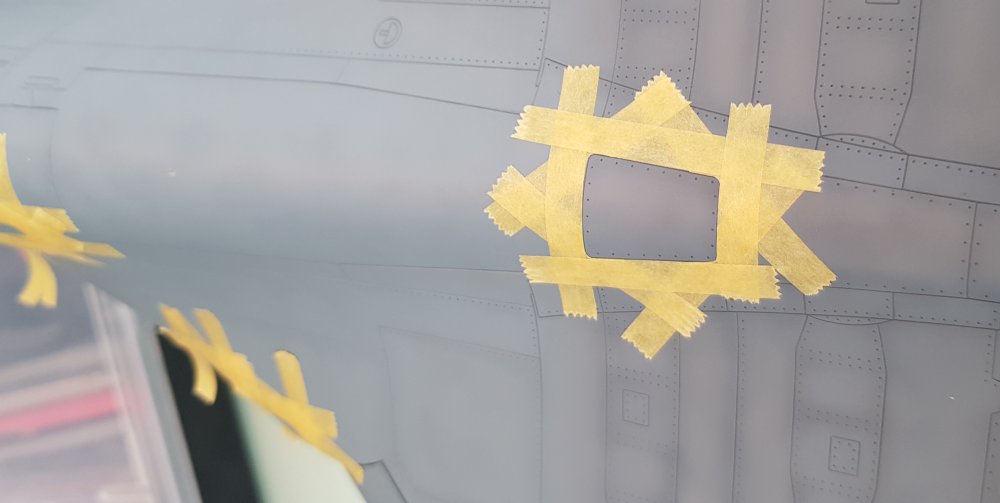

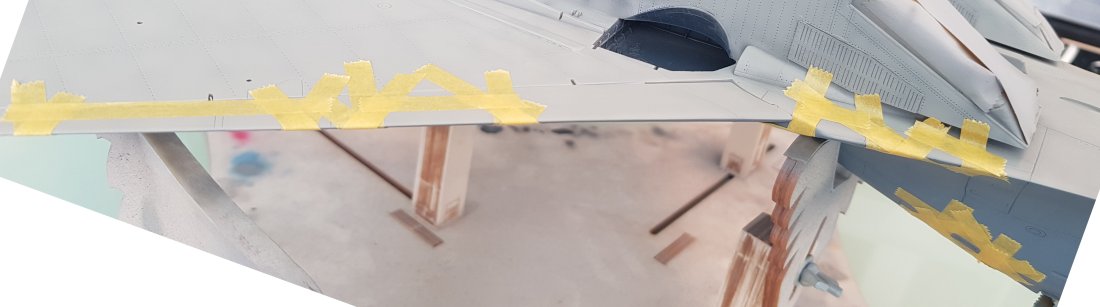

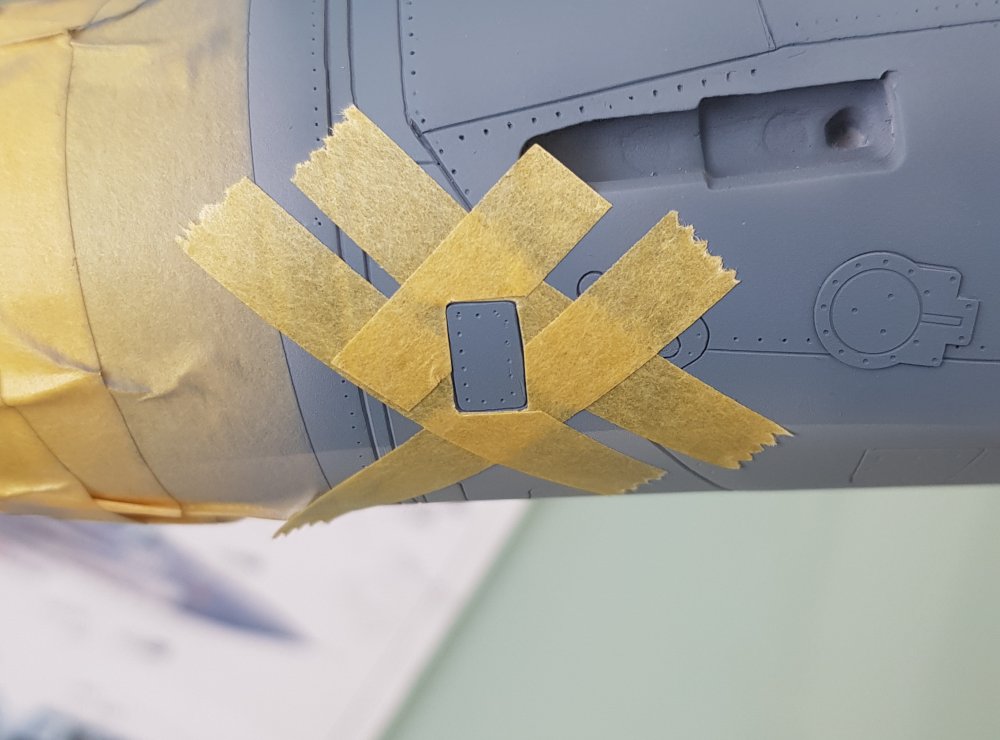

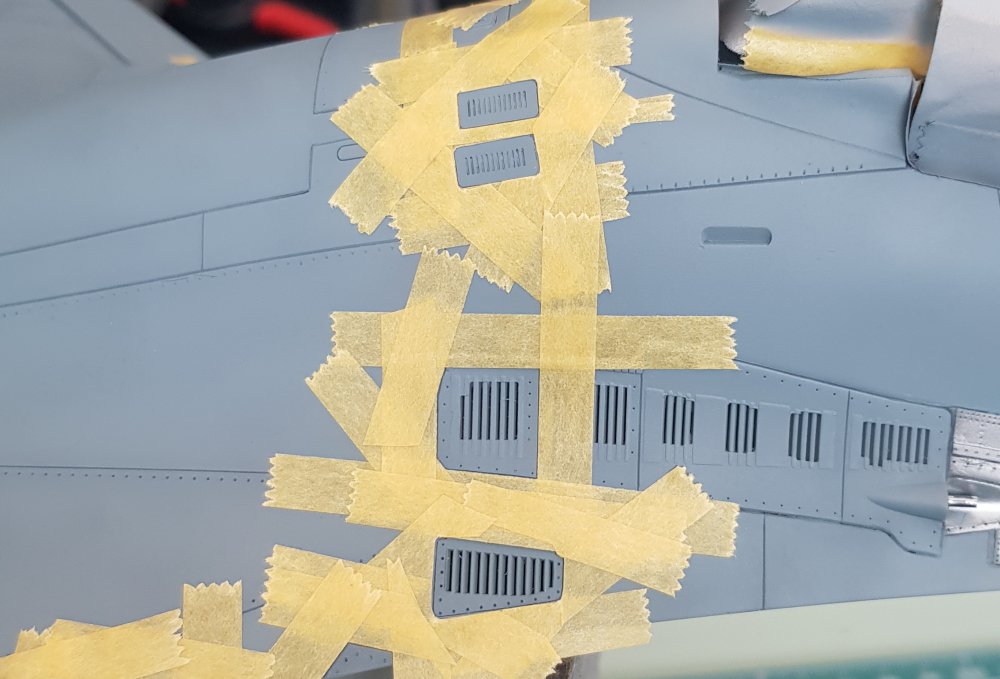

Zamaskovat krytky:

Obrázek Obrázek Obrázek Obrázek Obrázek Obrázek Obrázek Obrázek


a střiknout:

Obrázek
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 01 říj 2020, 10:18

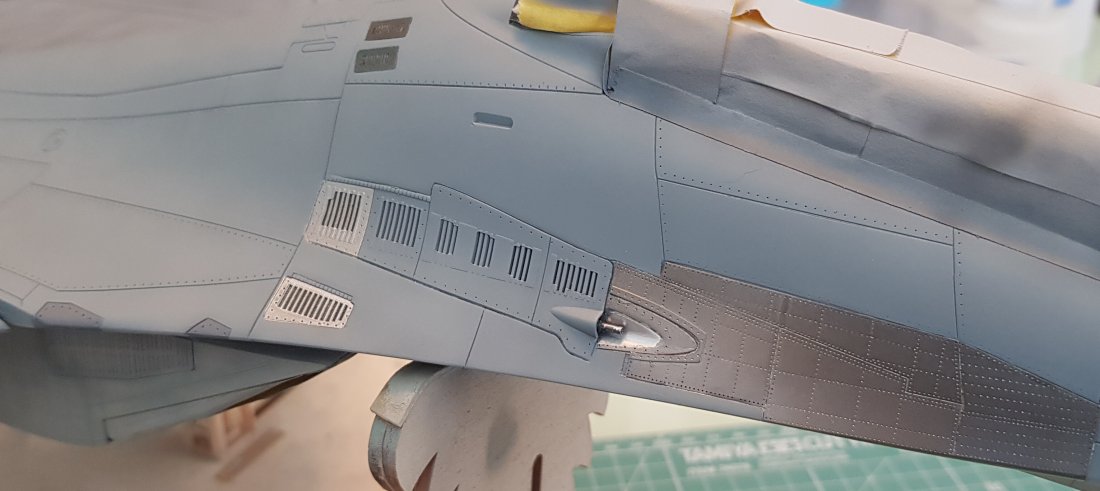

Odmaskováno:

Obrázek Obrázek Obrázek Obrázek
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 06 říj 2020, 16:32

Opět si postupně neodpustím několik poznámek ke kamufláži.

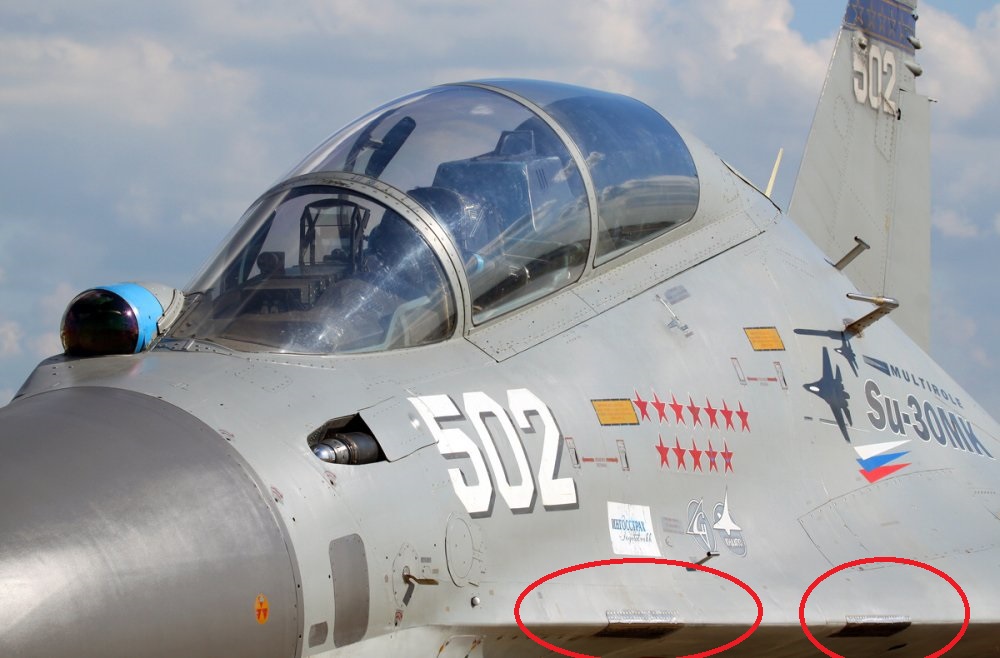

Tady ty ochranné plechy, nejsou na modelu ani naznačeny, ani paneláží, nikde nic..., docela bych si dokázal představit, že tohle by mohl být lept, třeba místo těch několika nesmyslných - viz dřívější popisy. Tady by plech vypadal dobře...

Obrázek


Naznačil jsem to barvou, ale nějak to není úplně ono. Možná, že časem tam nějaký kus plechu/leptu vytvořím a přilepím ho tam - až podle morálu někdy v dokončovací fázi. Ono to na obrázku nahoře vypadá, že je to přinýtováno shora na draku...
Na obrázku dole se to leskne, ale v jiném úhlu to je OK.

Obrázek
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 10 říj 2020, 20:09

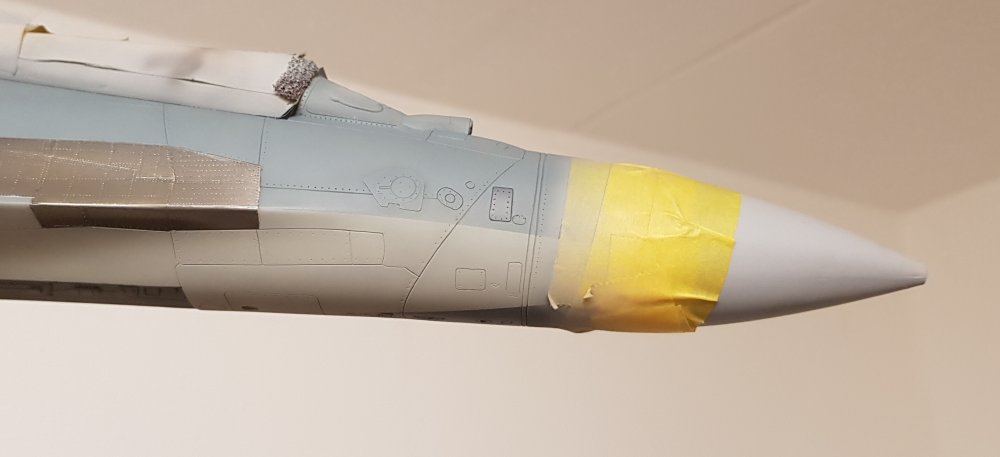

Jelikož jsem píšu i chyby, které během stavby udělám, tak jedna z mnoha byla,že jsem málo stříknul přechod na čumáku:

Obrázek Obrázek

Opraveno:

Obrázek Obrázek
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru

  • Odpovědět s citací

Re: 1/32 Trumpeter Su-30 MKK, Rusko

Příspěvekod jezekm » 10 říj 2020, 20:18

Jedna z dalších chyb stavebnice (opět pro budoucí stavitele). Pokud bych si toho všimnul před barvou, tak bych to opravil/udělal... Teď se mi už moc nechce.

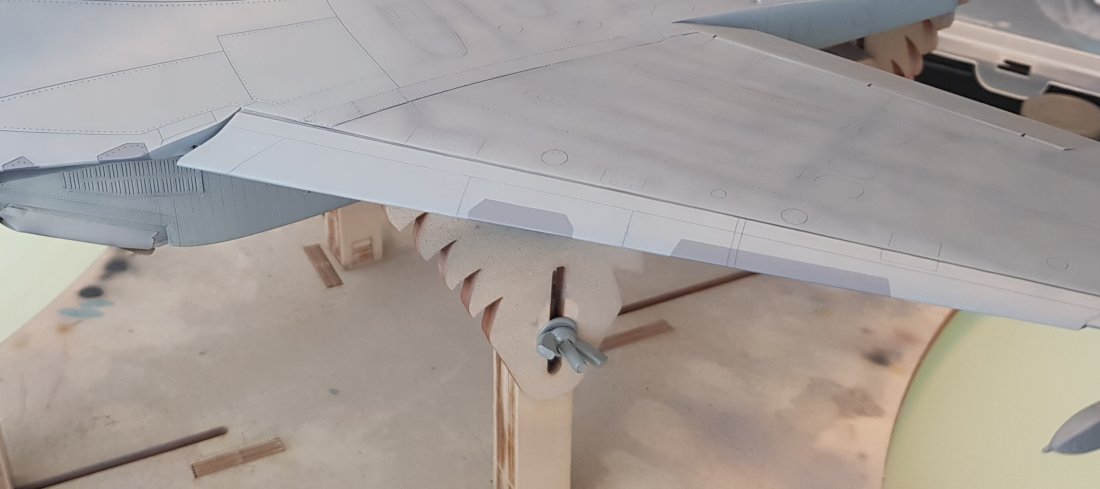

Na náběžné hraně slotu nejsou vůbec paneláží naznačeny ty tmavě šedé krytky - a o nýtech na nich nemůže být ani řeč = a zrovna tady by to byl hezký detail - tak jak na té krytce před křídlem. Navíc na té menší krytce je nějaké čidlo - tak to se soudruhům úplně vypařilo.

Obrázek

Naměřil jsem to nějak od oka a stříknul. Vypadá to takové nemastné, neslané....

Obrázek Obrázek
jezekm

Příspěvky: 1278
Registrován: 15 říj 2019, 19:19
Nahoru
