Aero A-100,101,Ab-101

[jenda58]

Zdravím. Věděl by někdo, co je to za instrument pod číslem 22? Napadá mě, že by to mohlo být výklopné, náporové dynamo. Přemýšlím nad tím už od doby existence modelu, stále marně. A detailnější foto toho aparátu by nebylo? Myslím, že to měly všechny tři verze. Díky.

[Olda Malý]

Zdravím. Věděl by někdo, co je to za instrument pod číslem 22? Napadá mě, že by to mohlo být výklopné, náporové dynamo. Přemýšlím nad tím už od doby existence modelu, stále marně. A detailnější foto toho aparátu by nebylo? Myslím, že to měly všechny tři verze. Díky.


Tak mě osobně by to zajímalo také. Něco výklopného to bude. Docela detailní dvě fota jsou u toho Španěla, co tady postoval StandaK http://www.flickriver.com/photos/jylascurain/sets/72157628936347603/

[jenda58]

Jo, na dvou fotkách je to vidět hezky. Ještě tak vědět a vidět, co to bylo.

[StandaK]

Byla to turbínka, zroj elektrického proudu.

Tak jsem něco dohledal, bokorys na A.100, původní tovární výkres. Mohlo by to být inspirující i pro A.101/Ab.101

[StandaK]

A.100

Přílohy

[Olda Malý]

Pěkný výkres. Obávám se ovšem, že co se A-101 a Ab-101 tam bude dost změn. Nechci být nevděčný, Ještě nějaký origo výkres by nebyl?

[StandaK]

Byl, jen mi musíš dát ještě nějaký čas. Nemám to všechno doma a tam, kde se příslušná "složka" nachází, jsem se ještě nedostal. Budu mít ještě půdorys.... A co se přímo Ab.101 týče, mám kusovník.

K tomu interiéru..., mezi A.100 a A.101/Ab.101 výrobce zachoval vzácnou kontinuitu, dokonce A.100 posléze "modernizoval" na standard Ab.101, mimo jiné sjednocením přístrojové desky. Když si srovnáš řez v továrním výkresu ode mě a ty řezy na A.101 z L+K, zjistíš, že jsou defacto totožné. Je to jediné, čeho se dá v tuto chvíli chytit. Jinak se toho dá rozluštit celkem dost, třeba vzadu pod kulometným dvojčetem byla standardní radiostanice vz. 35, kterou měly v té době třeba MB.200, B.71 nebo i A.300, k níž náležela vedle umístěná lanková anténa. Pracoviště bombometčíka pod pilotem, včetně zaměřovače a jistě i matrace, bylo také evidentně shodné se stejným pracovištěm na podlaze přídě MB.200. Je to takový rébus:-)

[Olda Malý]

Ok. Já si rád počkám. Njn, jak tak koukám, tak se bude muset jít i jinam. Poměrně dost je toho na Š-328. Na MB-200 taky něco mám. Něco by mohlo být v Československých Prototypech od Jakabu.

[StandaK]

Úplnou náhodou jsem narazil na pokus o rekonstrukci pilotního prostoru A.101, i když jen pro účely PC hry. Tak jen pro zajímavost.....

Přílohy

[Stoupa]

Může se hodit.

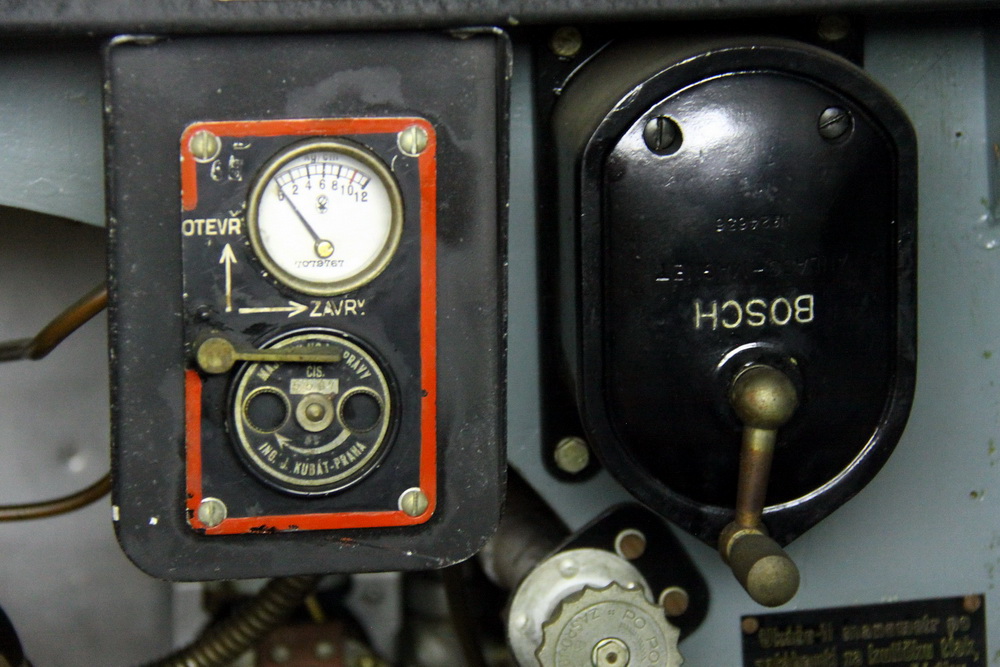

Hasící přístroj Kubát vzor 30: http://www.palba.cz/viewtopic.php?t=3417
[ Externí obrázek z nezabezpečeného zdroje ]
[ Externí obrázek z nezabezpečeného zdroje ]

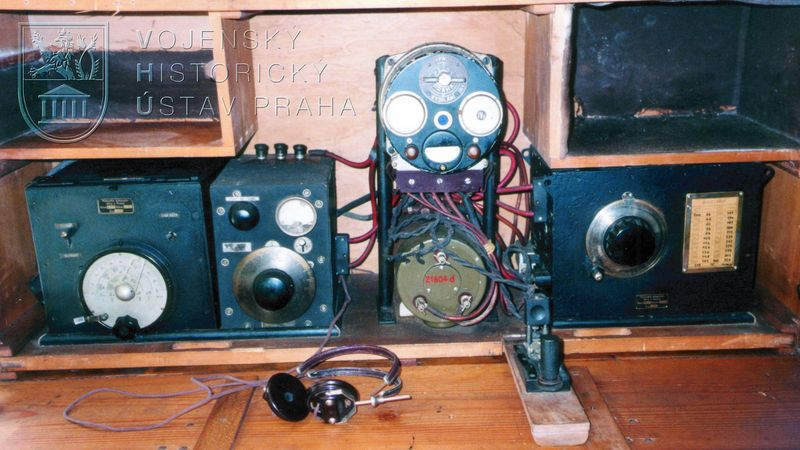

Radiostanice vzor 26
[ Externí obrázek z nezabezpečeného zdroje ]

[Olda Malý]

Úplnou náhodou jsem narazil na pokus o rekonstrukci pilotního prostoru A.101, i když jen pro účely PC hry. Tak jen pro zajímavost.....

Bohužel to není pilotní prostor z A-101, ale z Š-328: [ Externí obrázek z nezabezpečeného zdroje ] Toto A-101 vytvořil nějaký modař a vypůjčil si origo kokpit z modelu Š-328. To tak modaři dělají . Já právě dělám na Ab-101 taktéž do IL-2 Sturmovik, což je letecký simulátor WWII. A nechci tam dávat právě kokpit z Š-328, ale vytvořit origo.

[StandaK]

Njn, tak na pokus o rekonstrukci pilotního prostoru A.101 si teprve musíme počkat:-)

V neděli se konečně (snad) dostanu k těm materiálům na Ab.101, tak to sem všechno posléze hodím.

[Olda Malý]

Njn, tak na pokus o rekonstrukci pilotního prostoru A.101 si teprve musíme počkat:-)

V neděli se konečně (snad) dostanu k těm materiálům na Ab.101, tak to sem všechno posléze hodím.

Pokud to stihneš, tak to bude super. Pokud ne, tak se nic neděje. Pokud mě s tím píchneš, tak se o rekonstrukci pokusím. Problém ovšem je, že v tom simulátoru se používají LowPoly modely. Takže je člověk dost omezen co se tvorby detailů týče. 3D detaily se pak nahrazují texturou. Ale i tak by to bylo pro představu jak to v prostoru střelce a pilota vypadalo rozhodně přínos, protože zatím co se 3D pohledu týče neexistuje nic.
