Ježíšova loď - 1:25

[Taby]

Tak už nadešel čas pustit se do modelu Ježíšovy lodě. Je to "populární" název, protože se jedná o rybářskou loď z Genezaretského jezera, která se datuje do doby, kdy Ježíš chodil po zemi. Když Bible mluví o tom, že Ježíš učil z lodi, má se za to, že to mohla být nějaká taková loď.
Stavba bude vycházet z knihy The Sea of Galilee Boat, kterou napsal Shelley Wachsmann

Kniha

Kresby z knihy

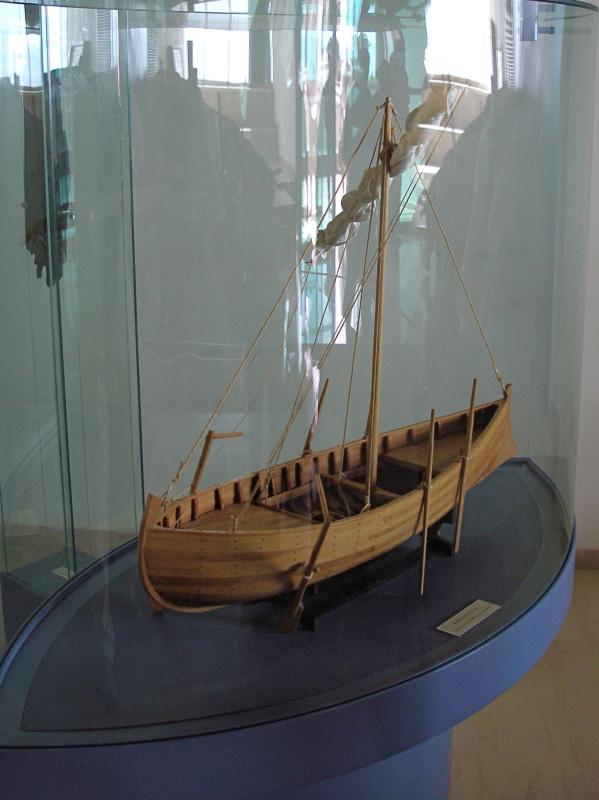

Loď budu stavět dle modelu vystaveného v Jeruzalémském muzeu.


Aktuálně mám vytištěná pomocná žebra, ze kterých postavím stolici a na ní budu loď stavět.
Model bude dřevěný.

vytištěná žebra

[Ondras71]

Zdravím zde dalšího "plachetničkáře", konečně další stavba!!! Jsem zvědav na příspěvky!!

[ELKAN]

Také zdravím, a budu rád stavbu sledovat
Konečně loď, na který není ani jedno dělo...

[Stanley]

Držím palce. Určitě zajímavá loďka.

[Taby]

Myslel jsem si, že budu již dál, ale vzhledem k vánočnímu a novoročnímu frmolu jsem se k modelu vůbec nedostal.
Nuže, alespoň sestavené "kopyto" jako důkaz, že stavba pokračuje.

Nyní se již jen vrhnout na kýl a začít plaňkovat.

[ELKAN]

Tak to jsem zvědav, jak budeš pokračovat. Na ty plastový žebra budeš lepit nějaký dřevěný žebra, který už zůstanou součástí trupu?

[Taby]

Ne, to ne. Na to budu rovnou ladit obšívku.
Tedy samozřejmě nejprve usadím kýl a přichytím k podložce. Následně budu dávat jednu plaňku za druhou.
Žebra pak budu lepit do obšívkové skořepiny.
Chci zkusit lepit na plast, protože mám trochu naděje (alespoň dle mým zkoušek), že pak půjde skořepina lépe sundat z kopyta. Ale toto je můj první pokus o tento způsob lepení na plast, tak uvidíme.

[ELKAN]

Tak to jsem fakt zvědav, já první vrstvu zajišťoval při lepení špendlíky do žeber, druhou gumama. Bez toho si to neumím představit. A ještě jsem měl předek a záď vylepenou balsou, aby se plaňky správně ohýbaly.

[Taby]

To si uvědomuji, že to může být náročnější, tak uvidíme.
Mám dobrou naději, že mi to svorky udrží i na tomto kopytě.
Však pak pošlu fotky. A to buď velkého úspěchu anebo zklamání.

[Taby]

Nu, tak uplynulo trochu vody, tak dávám lehký upgrade.
Když jsem dal do kupy design kýlu, a vytiskl prototyp, tak jsem zjistil, že jsem udělal špatnou rozteč žeber. Místo osové vzdálenosti jsem použil světlou. Inu, stane.
Využil jsem toho a trochu upgradoval "kopyto". Zkusil jsem jak odlehčit žebra a přidal jsem tvar vrchní plaňky.

Kýl jsem upgradoval podle athénské triremy, protože na tento tvar také autor modelu odkazuje. Problém byl v tom, že jsem jinak nikde nenašel, jak by mohla být příď vyskládána. Ta se v nálezu lodi nezachovala. Nu a dělat jednu velkou nečleněnou plochu, jak se u tohoto modelu jinak děje, se mi nechtělo. Ale to přidám za pár dní, až kýl zkompletuji.

Zatím posílám upgradované "kopyto".

Upgradované kopyto

Upgradované kopyto

[Taby]

Tak se po dlouhé době opět ozývám. ;o)

Není to proto, že bych nic nedělal, ale protože jsem se rozhodl vynést znovu 3D celý model v Rhinu.
Skořepinová metoda se ukázala jako ne zcela funkční. Tahy na plaňky byly tak veliké, že to bylo už moc na sílu. A vzhledem k absenci fixních žeber se to jevilo jako náročné. A v kombinaci s mým vrozeným "pefekcionismem" to nedělalo dobře.
Tedy jsem si řekl, že zkusím novou cestu ... klasickou metodu stavění člunů na žebra.

Nu a moje první alespoň trochu funkční a koukatelné testy v Rhinu jsou zde:

Ježíšova loď ... pespektiva

Ježíšova loď ... pohled od přídě

Ježíšova loď ... pohled od zádě

Ježíšova loď ... žebrorysný pohled

Ježíšova loď ... bokorysný pohled

[Ondras71]

Zdravím. To malování je parádní, závidím!!!

[boticka5]

Předloha je opravdu krásná

Odesláno z mého Redmi Note 9 Pro pomocí Tapatalk

[Taby]

Lehký upgrade...

Dokončené plaňkování - pohled od zádi

Dokončené plaňkování - vrchní pohled od přídě

Naformátovaná žebra - vrchní pohled od přídě

Naformátovaná žebra - celkový pohled

[Taby]

Tak další lehký progres…
Tentokrát na vnitřní prvky a bez obšívky.
